    本課程是在教育部機械教指委精品課程和國家資源庫課程的基礎上建設的，鍛煉學生焊接工藝評定和焊接工藝規程編製的能力。選取典型產品作為教學項目，產品結構由簡單到複雜，執行標準先國內再國外，教學任務與企業典型工作任務一致，培養您成為焊接工藝員、工程師和項目經理等必備的工程技術應用能力。

1. 課程重要性：特種設備的安全運行關係著人的生命和財產安全，焊接工藝評定和焊接工藝規程是特種設備焊接生產前的技術保證、是國家質量技術監督機構在工程審驗中必檢的項目、也是企業焊接工藝員、焊接工程師、生產管理和項目經理等技術及管理人員必備的焊接專業能力。

2. 課程設置：本課程選取三個典型承壓類特種設備：分離器、冷凝器和壓力罐（ASME標準）設計成教學項目，教學任務與企業典型工作任務完全一致，產品結構由簡單到複雜，執行標準先國內再國外，培養您與企業需求一致的焊接工藝評定和焊接工藝規程編製的能力，以及發現問題解決問題的能力。

3．課程特色：選取企業真實產品作為教學項目；教學過程與企業焊接技術員的工作過程完全一致；將特種設備安全技術規範TSG21、國內標準GB150和NB/T47014，及美國工程師協會ASME標準等融入教學內容，與企業工作內容實現「零距離」對接；教學評價以過程評價為主，引導學生參與評價考核，鍛煉學生的工作責任心和社會責任感，培養他們自覺遵守法規標準的意識。


授課目標

通過本課程的教學，培養您成為焊接工藝員、焊接工程師、生產管理或項目經理必備的焊接工藝評定和焊接工藝規程編製的能力，這不僅能滿足高職學生和應用型本科學生的學習需要，同時也能滿足企業焊接從業人員和社會學習者繼續學習提升的需要。



課程大綱


第01單元 1.1編製分離器焊接接頭示意圖

按照TSG21和GB150的要求，能夠審查分離器裝配圖的結構合理性；能夠按照分離器用鋼材選擇合適的材料和規格、確定合理的焊接接頭，畫出焊接接頭圖，並按照GB150的要求對焊接接頭編號。

課時
1.1.1 承壓類特種設備壓力容器基本知識
1.1.2 壓力容器焊縫分佈圖及其編號
1.1.3 空氣儲罐焊縫分佈圖及其編號案例


第02單元 1.2 編製分離器對接焊縫焊接工藝評定任務書

按照分離器生產的技術要求，依據TSG21及NB/T47014要求，編製分離器對接焊縫的焊接工藝評定任務書。

課時
1.2.1 對接焊縫焊接工藝評定任務書編製要點
1.2.2 對接焊縫焊接工藝評定任務書編製案例

第03單元 1.3 編製對接焊縫焊接工藝評定預焊接工藝規程（pWPS01）

按照NB/T47014要求，分析Q235B的焊接性能，編製分離器對接焊縫的焊接工藝評定預焊接工藝規程。

課時
1.3.1 對接焊縫預焊接工藝規程編製要點
1.3.2 對接焊縫預焊接工藝規程編製案例


第04單元 1.4(1) 對接焊縫焊接工藝評定試件焊接和無損檢測及力學性能試樣加工

按照編制的預焊接工藝規程，焊接工藝評定試板，然後按照 NB/T47014對試板進行外觀檢查和無損檢測，然後加工力學性能試樣。

課時
1.4.1 PQR01焊接工藝評定試板焊接和無損檢測
1.4.2 PQR01焊接工藝評定力學性能試樣加工


第05單元 1.4(2) 對接焊縫焊接工藝評定試樣拉伸、彎曲和衝擊試驗

對加工完成的工藝評定力學性能試樣，分別按照GB/T228、GB/T2653和GB/T229進行拉伸、彎曲和衝擊試驗，並出具力學性能試驗報告。

課時
1.4.3 PQR01焊接工藝評定試樣拉伸試驗
1.4.4 PQR01焊接工藝評定試樣彎曲試驗
1.4.5 PQR01焊接工藝評定試樣衝擊試驗


第06單元 1.5 編製對接焊縫焊接工藝評定報告（PQR01）、1.6 編製對接焊縫焊接工藝規程（WPS01）

按照NB/T47014的要求和前面焊接試件的記錄、檢驗試樣的結果和測定性能的報告，填寫焊接工藝評定報告（PQR01），同時編製對接焊縫焊接工藝規程（WPS01）

課時
1.5 編製對接焊縫焊接工藝評定報告（PQR01）
1.6 編製對接焊縫焊接工藝規程（WPS01）


第07單元 1.7 編製分離器焊接工藝規程

分析分離器的焊接接頭特點，選擇合格的焊接工藝評定和合格範圍內的持證焊工，編製分離器ABCDE類焊接接頭的焊接工藝作業指導書。

課時
1.7.1 分離器焊接工藝評定和持證焊工選擇
1.7.2 空氣儲罐A1B2焊接接頭焊接工藝卡(作業指導書)編製案例


第08單元 2.1 冷凝器焊接接頭編號表

按照TSG21和GB151的要求，能夠審查冷凝器裝配圖的結構合理性；能夠按照冷凝器用鋼材選擇合適的材料和規格、確定合理的焊接接頭，畫出焊接接頭圖，並按照GB151和GB150的要求對焊接接頭編號，同時確定各焊接接頭的焊接工藝評定、持證焊工項目和焊後無損檢測要求。

課時
2.1.1 冷凝器焊接接頭編號示意圖
2.1.2 冷凝器焊接工藝評定和焊工持證項目

第09單元  2.2 冷凝器換熱管與管板焊接工藝附加評定任務書、2.3焊接工藝附加評定預焊接工藝規程、2.4焊接工藝附加評定試驗

按照NB/T47014附錄D的要求，分析換熱管與管板焊接工藝評定的規則，編製冷凝器換熱管管板焊接工藝附加評定的任務書和預焊接工藝規程（pWPSGB01）；同時按照pWPSGB01的要求，準備試件、焊接試件並對試件進行滲透檢測和宏觀金相檢驗

課時
2.2 冷凝器換熱管與管板焊接工藝附加評定任務書
2.3 冷凝器換熱管與管板焊接工藝附加評定預焊接工藝規程（pWPSGB01）
2.4 實施冷凝器換熱管與管板焊接工藝附加評定試驗


第10單元 2.5 換熱管與管板焊接工藝附加評定報告、2.6 冷凝器換熱管與管板焊接工藝卡

按照NB/T47014附錄D的要求、pWPSGB01的焊接記錄、滲透檢測報告和宏觀金相檢驗報告，填寫焊接工藝評定報告（PQRGB01）；同時編製冷凝器換熱管與管板的焊接工藝卡。

課時
2.5 換熱管與管板焊接工藝附加評定報告（PQRGB01）
2.6 冷凝器換熱管與管板焊接工藝卡

第11單元 3.1壓力罐殼體A類焊接接頭焊接工藝評定報告和焊接工藝規程（ASME）

理解按照美國ASME標準Ⅸ卷要求進行的合格工藝評定（PQR06），編製ASME產品壓力罐殼體A類焊接接頭的焊接工藝規程（WPS06）

課時
3.1.0 ASME焊接工藝評定和工藝規程編製必備知識
3.1.1 ASME埋弧焊焊接工藝評定和焊接工藝規程編製案例
3.1.2 ASME焊條電弧焊焊接工藝評定和工藝規程編製要求


第10單元 3.2 壓力罐殼體A類焊接接頭焊接技能評定（ASME）

理解按照美國ASME標準Ⅸ卷的要求考核合格的焊工項目，確定該項目能焊接產品的範圍

課時
3.2.1 ASME埋弧焊技能評定案例
3.2.2 ASME焊條電弧焊技能評定範圍要求



課程列表

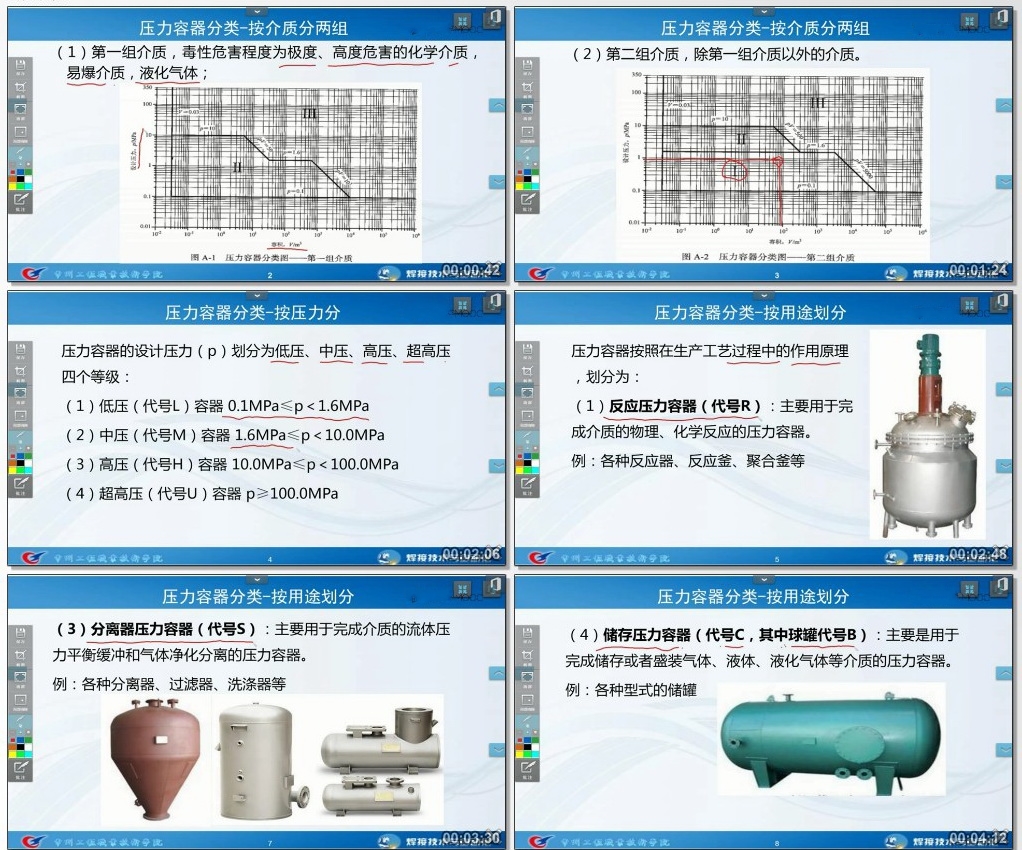

第01講 1.1.1.1承壓類特種設備壓力容器基本知識 - 1.1.1壓力容器分類 → 00:04:54
第02講 1.1.2.1承壓類特種設備壓力容器基本知識 - 1.1.1壓力容器基本結構 → 00:05:39
第03講 1.1.3.1承壓類特種設備壓力容器基本知識 - 釜式反應器 → 00:→ 00:28
第04講 1.2.1.2壓力容器焊縫分佈圖及其編號 - 1.1.2焊縫分佈圖 → 00:04:02
第05講 1.2.2.2壓力容器焊縫分佈圖及其編號 - 1.1.2GB150壓力容器焊縫編號規則 → 00:06:08
第06講 1.2.3.2壓力容器焊縫分佈圖及其編號 - 1.1.1錐形封頭製作及其接頭編號 → 00:01:37
第07講 1.3.1.3空氣儲罐焊縫分佈圖及其編號案例 - 1.1.3空氣儲罐執行規範審核 → 00:03:08
第08講 1.3.2.3空氣儲罐焊縫分佈圖及其編號案例 - 1.1.3空氣儲罐焊縫分佈圖及編號 → 00:07:45
第09講 1.3.3.3空氣儲罐焊縫分佈圖及其編號案例 - 1.1.3空氣儲罐封頭下料直徑的計算 → 00:01:26
第10講 1.3.4.3空氣儲罐焊縫分佈圖及其編號案例 - 1.1.3空氣儲罐焊接接頭編號表編製案例 → 00:12:37

第11講 1.3.5.3空氣儲罐焊縫分佈圖及其編號案例 - 1.1.3大規格殼體焊接接頭編號編製案例 → 00:09:07
第12講 2.1.1.1對接焊縫焊接工藝評定任務書編製要點 - 1.2對接焊縫焊接工藝評定任務書編製要點 → 00:18:02
第13講 2.2.1.2對接焊縫焊接工藝評定任務書編製案例 - PQR02焊接工藝評定任務書編製案例 → 00:20:09
第14講 3.1.1.1對接焊縫預焊接工藝規程編製要點 - 1.3對接焊縫預焊接工藝規程編製要點 → 00:11:17
第15講 3.1.2.1對接焊縫預焊接工藝規程編製要點 - 焊接線能量計算過程 → 00:01:59
第16講 3.2.1.2對接焊縫預焊接工藝規程編製案例 - pWPS02預焊接工藝規程編製案例 → 00:23:22
第17講 4.1.1.1PQR01焊接工藝評定試板焊接和無損檢測 - 1.4.1對接焊縫焊接工藝評定試板準備修改版 → 00:06:32
第18講 4.1.2.1PQR01焊接工藝評定試板焊接和無損檢測 - 1.4.1對接焊縫焊接工藝評定試板的定位焊和焊前測量修改版 → 00:04:47
第19講 4.1.3.1PQR01焊接工藝評定試板焊接和無損檢測 - 1.4.1對接焊縫焊接工藝評定試板的焊接和外觀檢查修改版 → 00:08:08
第20講 4.1.4.1PQR01焊接工藝評定試板焊接和無損檢測 - 對接焊縫焊接工藝評定無損檢測 → 00:08:00

第21講 4.2.1.2PQR01焊接工藝評定力學性能試樣加工 - 對接焊縫焊接工藝評定試樣樣胚的切割 → 00:07:57
第22講 4.2.2.2PQR01焊接工藝評定力學性能試樣加工 - 對接焊縫焊接工藝評定拉伸和彎曲試樣的加工 → 00:05:02
第23講 4.2.3.2PQR01焊接工藝評定力學性能試樣加工 - 對接焊縫焊接工藝評定衝擊試樣的加工 → 00:13:52
第24講 5.1.1.3PQR01焊接工藝評定試樣拉伸試驗 - 拉伸試驗前準備 → 00:05:09
第25講 5.1.2.3PQR01焊接工藝評定試樣拉伸試驗 - 正式拉伸試驗 → 00:07:37
第26講 5.2.1.4PQR01焊接工藝評定試樣彎曲試驗 - 彎曲試驗前準備 → 00:06:41
第27講 5.2.2.4PQR01焊接工藝評定試樣彎曲試驗 - 正式彎曲試驗 → 00:08:08
第28講 5.3.1.5PQR01焊接工藝評定試樣衝擊試驗 - 衝擊試驗-試驗準備 → 00:01:22
第29講 5.3.2.5PQR01焊接工藝評定試樣衝擊試驗 - 衝擊試驗-擺錘的更換 → 00:02:58
第30講 5.3.3.5PQR01焊接工藝評定試樣衝擊試驗 - 衝擊試驗-試樣缺口與尺寸檢查 → 00:03:40

第31講 5.3.4.5PQR01焊接工藝評定試樣衝擊試驗 - 衝擊試驗-衝擊 → 00:02:28
第32講 5.3.5.5PQR01焊接工藝評定試樣衝擊試驗 - 衝擊試驗-試驗數據分析 → 00:01:27
第33講 6.1.1編製對接焊縫焊接工藝評定報告PQR01 - 1.5對接焊縫焊接工藝評定報告編製要點 → 00:12:19
第34講 6.1.2編製對接焊縫焊接工藝評定報告PQR01 - PQR02焊接工藝評定報告編製案例 → 00:17:03
第35講 6.2.1編製對接焊縫焊接工藝規程WPS01 - 1.6pWPS、PQR和WPS填寫分析對比 → 00:08:29
第36講 6.2.2編製對接焊縫焊接工藝規程WPS01 - WPS02焊接工藝規程編製案例 → 00:21:22
第37講 7.1.1.1分離器焊接工藝評定和持證焊工選擇 - 1.7.1分離器焊接工藝評定合格項目一覽表 → 00:04:15
第38講 7.1.2.1分離器焊接工藝評定和持證焊工選擇 - 1.7.1對接焊縫焊接工藝評定選擇分析 → 00:19:43
第39講 7.1.3.1分離器焊接工藝評定和持證焊工選擇 - 1.7.1特種設備手工焊焊工持證項目選擇分析 → 00:19:03
第40講 7.1.4.1分離器焊接工藝評定和持證焊工選擇 - 1.7.1空氣儲罐焊接接頭工藝評定和持證焊工選擇案例 → 00:09:09

第41講 7.2.1.2空氣儲罐A1B2焊接接頭焊接工藝卡(作業指導書)編製案例 - 空氣儲罐A1B2焊接工藝卡編製案例 → 00:14:31
第42講 8.1.1.1冷凝器焊接接頭編號示意圖 - 2.1.1冷凝器焊接接頭編號示意圖 → 00:19:14
第43講 8.2.1.2冷凝器焊接工藝評定和焊工持證項目 - 冷凝器焊接工藝評定選擇 → 00:07:38
第44講 8.2.2.2冷凝器焊接工藝評定和焊工持證項目 - 冷凝器持證焊工選擇 → 00:14:22
第45講 8.2.3.2冷凝器焊接工藝評定和焊工持證項目 - GTAW-Fe-5FG-1214-fefS-021012焊接範圍 → 00:04:48
第46講 9.1.1冷凝器換熱管與管板焊接工藝附加評定任務書 - 2.2換熱管管板附加評定任務書編製要點 → 00:08:09
第47講 9.1.2冷凝器換熱管與管板焊接工藝附加評定任務書 - 2.2換熱板管板焊接工藝附件評定任務書編製案例 → 00:10:04
第48講 9.2.1冷凝器換熱管與管板焊接工藝附加評定預焊接工藝規程pWPSGB01 - 換熱管管板附加評定預焊接工藝規程編製要點 → 00:06:25
第49講 9.2.2冷凝器換熱管與管板焊接工藝附加評定預焊接工藝規程pWPSGB01 - 換熱板管板焊接工藝附加評定預焊接工藝規程(pWPSGB01)編製案例 → 00:17:37
第50講 9.3.1實施冷凝器換熱管與管板焊接工藝附加評定試驗 - 換熱管與管板焊接工藝評定PQRGB01)管板加工與測量 → 00:06:56

第51講 9.3.2實施冷凝器換熱管與管板焊接工藝附加評定試驗 - 換熱管與管板焊接工藝評定(PQRGB01管板定位焊及脹接 → 00:06:47
第52講 9.3.3實施冷凝器換熱管與管板焊接工藝附加評定試驗 - 換熱管與管板焊接工藝評定PQRGB01)管板焊接 → 00:11:26
第53講 9.3.4實施冷凝器換熱管與管板焊接工藝附加評定試驗 - 換熱管與管板焊接工藝評定(PQRGB01)滲透檢測 → 00:05:44
第54講 9.3.5實施冷凝器換熱管與管板焊接工藝附加評定試驗 - 換熱管與管板焊接工藝評定(PQRGB01)金相試樣切割 → 00:07:00
第55講 9.3.6實施冷凝器換熱管與管板焊接工藝附加評定試驗 - 實施冷凝器換熱管與管板焊接工藝附加評定金相試驗 → 00:08:37
第56講 10.1.1換熱管與管板焊接工藝附加評定報告PQRGB01 - 2.5換熱管與管板附加評定焊接工藝評定報告編製要點 → 00:03:27
第57講 10.1.2換熱管與管板焊接工藝附加評定報告PQRGB01 - 換熱板管板焊接工藝評定合格項目 → 00:03:58
第58講 10.1.3換熱管與管板焊接工藝附加評定報告PQRGB01 - 編製換熱管管板焊接工藝評定報告案例 → 00:09:00
第59講 10.2.1冷凝器換熱管與管板焊接工藝卡 - 2.6換熱管與管板焊接工藝評定選擇 → 00:09:13
第60講 10.2.2冷凝器換熱管與管板焊接工藝卡 - 換熱管管板焊接工藝卡編製案例 → 00:11:36

第61講 11.1.1.0ASME焊接工藝評定和工藝規程編製必備知識 - 視頻ASME焊接工藝評定及規程編製必備知識 → 00:10:05
第62講 11.2.1.1ASME埋弧焊焊接工藝評定和焊接工藝規程編製案例 - 視頻ASME埋弧焊焊接工藝規程WPS填寫範例一 → 00:19:29
第63講 11.2.2.1ASME埋弧焊焊接工藝評定和焊接工藝規程編製案例 - 視頻ASME埋弧焊焊接工藝規程WPS填寫範例二 → 00:11:31
第64講 11.3.1.2ASME焊條電弧焊焊接工藝評定和工藝規程編製要求 - 視頻ASME焊條電弧焊焊接工藝規程WPS填寫要點 → 00:18:22
第65講 12.1.1.1ASME埋弧焊技能評定案例 - 視頻ASME埋弧焊技能評定填寫範例 → 00:21:10
第66講 12.2.1.2ASME焊條電弧焊技能評定範圍要求 - 視頻ASME焊條電弧焊技能評定範圍填寫要求 → 00:20:11
