電力系統穩態分析是電氣工程及自動化專業的一門必修課，通過學習本課程應使學生重點掌握電力系統穩態分析的基本概念和穩態分析的基本理論、基本方法、瞭解本學科的先進技術和發展方向，培養學生應用計算機進行電力系統穩態分析的能力。
本課程的主要內容：電力系統的負荷，電力網的電壓和功率分佈，電力網的潮流和計算機算法，電力系統的無功功率和電壓調整，電力系統的有功功率和頻率調整，電力系統的經濟運行，電力系統運行穩定性的基本概念。

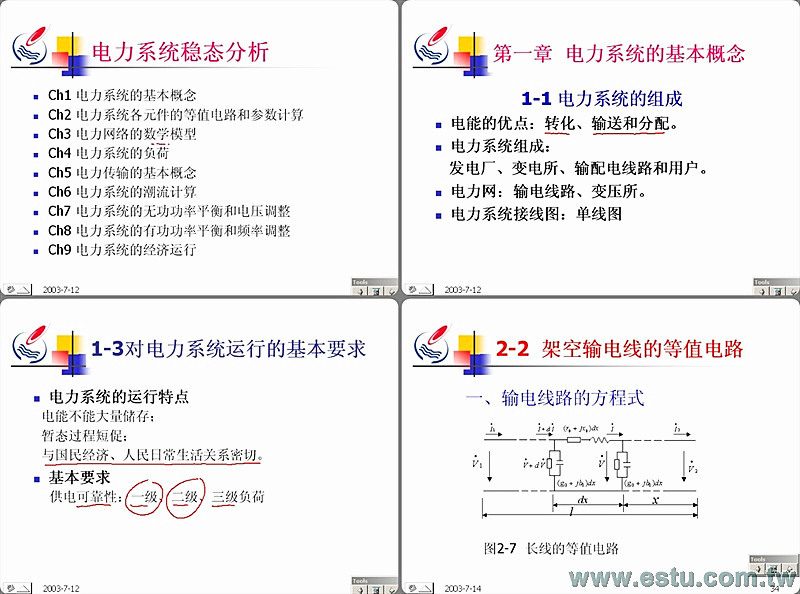

電力系統穩態分析 教學大綱:
第一章 電力系統的基本概念
【瞭解】1、電力系統概況；2、我國的電力系統；3、電力系統的特點和運行的基本要求；4、電力系統中性點運行方式；5、電力系統分析課程的內容。
【重點掌握】電力系統各元件的額定電壓。
【難點】變壓器額定電壓的確定。
第二章 電力網各元件的等值電路和參數計算
【掌握】1 電力線路的數學模型；2 變壓器的數學模型；3 標麼值和電力網++-等值電路。
【重點掌握】1、理解電力線路、變壓器各參數的含義；2、輸電線路的方程和Π型等值電路；3、端部等值的變壓器模型；4、等值電路繪製中的參數歸算與標值問題。
【難點】1、多級電壓網絡的等值電路中參數歸算與標值計算。
第三章 電力網絡的數學模型
【掌握】1、節點導納矩陣；2、網絡方程的解法；3、節點阻抗矩陣；
【重點掌握】1、節點導納矩陣的形成
第四章 電力系統的負荷
第五章 電力傳輸的基本概念
【掌握】1、電力網的電壓降落和功率損耗；2、輸電線路的運行特性；3、簡單輻射型網絡和閉式網絡的潮流估算；
【重點掌握】1、電力線路和變壓器中的電壓降落、功率損耗和電能損耗的計算方法；2、對簡單輻射形網絡，在已知條件不同時，用逐段推算法確定節點電壓和傳輸功率的方法；3、環網初步功率分佈的計算及功率分點的確定；4、環網的分解及潮流分佈的計算；
【難點】1、對簡單輻射式網，當已知的功率和電壓不是同一節點的時（如：已知首端功率和末端電壓），用逐段推算法確定其他節點電壓和傳輸功率的方法；2、環網的功率分點的確定；
第六章 電力系統的潮流計算
【掌握】1 網絡方程式；2 潮流計算的節點功率方程和節點分類；3 潮流計算的牛頓拉夫遜法；
【重點掌握】1、節點的分類和功率方程；2、修正方程的形成及雅克比矩陣的計算；3、牛頓－拉夫遜法計算潮流分佈的步驟；
【難點】1、考慮變壓器非標準變比時節點導納矩陣的形成和修改方法；2、牛頓－拉夫遜法計算複雜電力系統潮流分佈的數學模型；
第七章 電力系統的無功率平衡和電壓調整
【掌握】1、調壓的基本概念；2、調壓措施和調壓計算；
【重點掌握】1、調壓措施和調壓計算；
第八章 電力系統的有功功率平衡和頻率調整
【掌握】1、負荷頻率特性； 2、機組頻率特性與有功平衡；3、一次調頻、二次調頻、系統交換功率與調頻計算；
【重點掌握】1、一次調頻、二次調頻的計算；
【難點】1、系統交換功率與調頻計算；
第九章 電力系統的經濟運行
|
全
學時授課 (共 26 講) 每講約 40~50 分鐘
