課程概述
課程的性質
本課程是機電一體化技術專業、電氣自動化技術專業核心技術課程，是專業技術綜合應用課程，培養小型工控系統集成、方案設計、界面組態、調試維護、服務銷售等綜合應用能力的高素質、高技能人才。通過教學項目的完整練習，強化系統的設計、調試及故障診斷能力的培養，達到維修電工技師職業資格相關要求。
三、課程的基本理念
按照教育部「積極推行訂單培養, 探索工學交替、任務驅動、項目導向、頂崗實習等有利於增強學生能力的教學模式。」要求，高職是培養具有高級技能、具備很強實踐能力的高技術人才。對於這類人才的培養需要以真實項目為導向，任務為驅動，以工作過程為導向，理論與實踐一體化教學，在真實環境下（企業現場、模擬環境）的真槍實刀操練，注重關鍵能力的培養，職業崗位、技術知識的實踐性決定了職業教育課程必須以實踐為中心，必須採用「行動導向教學」模式。
四、課程設計思想
在5個項目為導向任務驅動教學中，貫穿「任務瞭解→方案設計→觸摸屏組態→PLC編程→調試運行→評價提高」的整個工作過程模式，採用「行動導向教學」，從「收集信息階段、獨立制定工作計劃階段、決定階段、實施階段、檢查階段、評估階段」完整的職業行為模式引導學生關鍵能力和職業素質的養成。課程體系符合機電一體化技術專業高技能人才培養目標和專業技術領域職業崗位（群）的任職要求，既有理論知識，有又技能訓練內容，是一門技術性、實踐性、綜合性非常強的「雙證融通」課程。
第二部分 課程目標
本課程教學的總目標是使學生在瞭解和掌握工控系統原理、方法和過程基礎上，培養學生具有較完備的系統安裝與調試知識、技術以及職業能力。
本課程的主要任務是：
1能根據控制要求，具有觸摸屏、PLC、變頻器、傳感器等系統集成方案的能力；
2 能編寫PLC程序，並與觸摸屏通訊，初步形成解決現場實際問題的應用能力；
3培養學生收集技術資料能力、撰寫技術報告、獨立工作的能力；
4工控系統集成的軟件和硬件系統廠家不同，培養舉一反三能力；
5提高學生的綜合素質和創新意識，為今後從事自動化控制領域的工作打下基礎。
（一）知識與能力
1．掌握課程中「工控系統安裝與調試」中常用的基本術語、定義和方法。
2．掌握「工控系統安裝與調試」的安裝與調試原理及方法。
3．掌握設計工控系統安裝與調試系統集成和方案設計。
（二）過程與方法
1．通過具體的工程項目，學習系統調試的基本方法和過程，逐步發展從不同的角度提出問題，分析問題，並能運用所學知識和技能解決問題的能力。
2．把握工控系統安裝與調試整體知識結構，發展嚴謹的邏輯思維能力和培養嚴謹求實的科學態度。
3．養成獨立思考的學習習慣，能對所學內容進行較為全面的比較、概括和闡釋。
（三）情感態度與價值觀
1．掌握工控組態和觸摸屏基本原理和使用方法，領悟各個不同場合使用的情況下組態的思想，學會分析和解決實際問題。
2．感悟工控技術在區域經濟的廣泛應用，進一步認識工控系統安裝與調試的科學價值、應用價值。在實際工程中培養學生的創新素質和嚴謹求實的科學態度、精神，幫助學生樹立科學的世界觀。
3．在教學過程中，實現上述課程目標是一個不可分割、相互交融、相互滲透的連續過程和有機整體。在掌握知識的過程中，既有能力的訓練，也有方法的瞭解和運用，更有態度、情感和價值觀的體驗與培養。掌握知識不是課程學習的唯一和最終目標，而是全面提高專業素養的基礎和載體。
第三部分 內容標準及課時分配
項目1：「工控系統安裝與調試」課程導入（02學時）
項目2：小型工控系統安裝與調試（16學時）
任務1：觸摸屏+西門子PLC組建小型工控系統（2學時）
任務2：觸摸屏+三菱PLC編程口組建小型工控系統（2學時）
任務3：觸摸屏+三菱PLC串口組建小型工控系統（2學時）
任務4：觸摸屏+ PLC Modbus協議組建小型工控系統（2學時）
任務5：觸摸屏+變頻器+MODBUS協議組建小型工控系統 （4學時）
任務6：觸摸屏+西門子變頻器+USS協議監控(計劃曲線)小型工控系統（4學時）
項目3：水位控制系統安裝與調試（22學時）
任務1：組態設計（3學時）
任務2：控制腳本程序編寫（3學時）
任務3： PLC編程與調試（4學時）
任務4：水位報警（2學時）
任務5：報表與曲線（2學時）
任務6：權限（2學時）
任務7：啟動窗口（2學時）
任務8：系統集成（2學時）
任務9：模板（2學時）
項目4：過程控制系統安裝與調試（10學時）
任務1 流量PID過程控制（4學時）
任務2 壓力PID過程控制（2學時）
任務3 液位PID過程控制（2學時）
任務4 溫度PID過程控制（2學時）
項目5：電梯控制系統安裝與調試（14學時）
任務1：數據庫組態（4學時）
任務2：窗口組態（4學時）
任務3：策略組態（2學時）
任務4：屬性設置（2學時）
任務5：運行調試（2學時）
項目6：自動線系統安裝與調試（10學時）
任務1：自動線控制系統組態設計（6學時）
任務2：自動線控制編程（2學時）
任務3：自動線調試運行（2學時）
教學單元
第1單元 「工控系統安裝與調試」課程導入
第2單元 小型工控系統安裝與調試
02-01 觸摸屏+西門子PLC組建小型工控系統
02-02 觸摸屏+三菱PLC編程口組建小型工控系統
02-03 觸摸屏+三菱PLC串口組建小型工控系統
02-04 觸摸屏+ PLC Modbus協議組建小型工控系統
02-05 觸摸屏+變頻器+MODBUS協議組建小型工控系統
02-06 觸摸屏+西門子變頻器+USS協議監控(計劃曲線)小型工控系統
第3單元 水位控制系統安裝與調試
03-01 組態設計
03-02 控制腳本程序編寫
03-03 PLC編程與調試
03-04 水位報警
03-05 報表與曲線
03-06 權限
03-07 啟動窗口
03-08 系統集成
03-09 模板
第4單元 過程控制系統安裝與調試
04-01 流量PID過程控制
04-02 壓力PID過程調節
04-03 液位PID過程控制
04-04 溫度PID過程控制
第5單元 電梯控制系統安裝與調試
05-01 電梯控制系統數據庫組態
05-02 電梯控制系統窗口組態
05-03 電梯控制系統策略組態
05-04 電梯控制系統屬性設置
05-05 電梯控制系統運行調試
第6單元 自動線系統安裝與調試
06-01 自動線控制系統組態設計
06-02 自動線控制編程
06-03 自動線調試運行

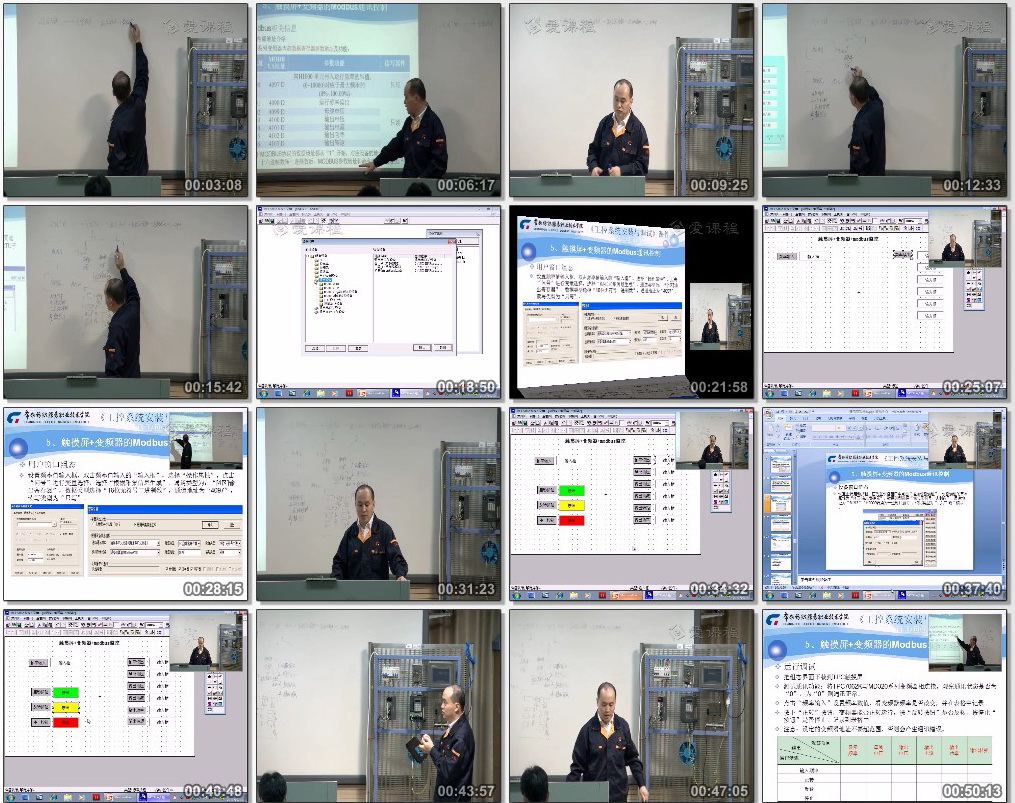

課程列表
名稱 時間長度
第01講 1-3課程導入（一） → 00:39:12
第02講 1-4課程導入（二） → 00:25:32
第03講 1-5「工控系統安裝與調試」課程導入（學生訓練） → 00:28:55
第04講 2-1觸摸屏+西門子PLC組建小型工控系統 → 00:42:51
第05講 2-1觸摸屏+西門子PLC組建小型工控系統（學生訓練） → 00:21:58
第06講 2-2觸摸屏+三菱PLC編程口組建小型工控系統 → 00:43:54
第07講 2-2觸摸屏+三菱PLC編程口組建小型工控系統（學生訓練） → 00:24:08
第08講 2-3觸摸屏+三菱PLC串口組建小型工控系統 → 00:45:12
第09講 2-3觸摸屏+三菱PLC串口組建小型工控系統（學生訓練） → 00:07:16
第10講 2-4觸摸屏+PLCModbus協議組建小型工控系統 → 00:42:41
第11講 2-4觸摸屏+ PLC Modbus協議組建小型工控系統（學生訓練） → 00:03:21
第12講 2-5觸摸屏+變頻器MODBUS協議小型工控系統教學錄像 → 00:53:21
第13講 2-5觸摸屏+變頻器+MODBUS協議組建小型工控系統（學生訓練） → 00:04:28
第14講 2-6觸摸屏+西門子變頻器USS協議監控小型工控系統 → 00:59:42
第15講 2-6觸摸屏+西門子變頻器+USS協議+計劃曲線小型工控系統 → 00:37:25
第16講 2-6觸摸屏+西門子變頻器+USS協議監控(計劃曲線)小型工控系統（學生訓練） → 00:17:17
第17講 3-1水位控制系統組態設計 → 00:48:45
第18講 3-1水位控制系統組態設計（學生訓練） → 00:22:44
第19講 3-2水位控制系統控制腳本程序編寫 → 00:43:38
第20講 3-2水位控制系統控制腳本程序編寫（續） → 00:07:42
第21講 3-2控制腳本程序編寫（學生訓練） → 00:14:35
第22講 3-3水位控制系統PLC編程與調試 → 00:55:09
第23講 3-3PLC編程與調試（學生訓練） → 00:10:37
第24講 3-4水位報警 → 00:17:21
第25講 3-4水位報警（學生訓練） → 00:34:07
第26講 3-5水位控制系統報表與曲線 → 00:42:47
第27講 3-5報表與曲線（學生訓練） → 00:20:45
第28講 3-6水位控制系統權限 → 00:37:50
第29講 3-6權限（學生訓練） → 00:06:21
第30講 3-7水位控制系統啟動窗口 → 00:28:26
第31講 3-7啟動窗口（學生訓練） → 00:09:40
第32講 3-8水位控制系統集成 → 00:36:52
第33講 3-8系統集成（學生訓練） → 00:07:37
第34講 3-9項目3任務9：模板 → 00:26:09
第35講 3-9模板（學生訓練） → 00:10:50
第36講 4-1項目4任務1：流量PID控制 01:31:58
第37講 4-1流量PID過程控制（學生訓練） → 00:13:11
第38講 4-2項目4任務2：壓力PID控制 → 00:44:08
第39講 4-2壓力PID過程調節（學生訓練） → 00:11:36
第40講 4-3項目4任務3：液位PID控制 → 00:40:08
第41講 4-3液位PID過程控制（學生訓練） → 00:07:35
第42講 4-4項目4任務4：溫度PID控制 → 00:39:28
第43講 4-4溫度PID過程控制（學生訓練） → 00:09:16
第44講 5-1電梯控制系統數據庫組態 → 00:22:43
第45講 5-1電梯控制系統數據庫組態(學生訓練) → 00:14:45
第46講 5-2電梯控制系統窗口組態 → 00:16:07
第47講 5-2電梯控制系統窗口組態（學生訓練） → 00:19:15
第48講 5-3電梯控制系統策略組態 → 00:21:18
第49講 5-3電梯控制系統策略組態（學生訓練） → 00:16:38
第50講 5-4電梯控制系統屬性設置 → 00:14:40
第51講 5-4電梯控制系統屬性設置(學生訓練) → 00:06:40
第52講 5-5電梯控制系統運行調試 → 00:17:32
第53講 5-5電梯控制系統運行調試（學生訓練） → 00:38:19
第54講 6-1自動線控制系統組態設計 → 00:32:41
第55講 6-1自動線控制系統組態設計(學生訓練) → 00:09:05
第56講 6-1自動線 → 00:01:14
第57講 6-2自動線控制編程 → 00:33:35
第58講 6-2自動線控制編程（學生訓練） → 00:07:00
第59講 6-3自動線調試運行 → 00:17:24
第60講 6-3自動線調試運行（學生訓練） → 00:15:48
第61講 其他資源-觸摸屏+三菱PLC串口組建小型工控系統 → 00:45:12
第62講 其他資源-課程導入 → 00:22:53
第63講 其他資源-項目2任務1 01:26:35
第64講 其他資源-項目2任務2 01:20:51
第65講 其他資源-項目2任務3 01:04:27
第66講 其他資源-項目6任務1 → 00:28:06
第67講 其他資源-項目5任務3子任務1 → 00:20:07
第68講 其他資源-項目5任務2子任務1 → 00:35:38
第69講 其他資源-項目3任務2子任務1 → 00:43:40
第70講 其他資源-項目5任務3子任務2 → 00:14:50
第71講 其他資源-項目5任務2子任務2 → 00:37:39
第72講 其他資源-項目5任務1 → 00:46:22
第73講 其他資源-項目3任務3 → 00:54:50
第74講 其他資源-項目3任務1教學錄像 → 00:41:06
第75講 其他資源-項目3任務2子任務2 01:15:10
第76講 其他資源-項目4任務1：流量PID控制 01:31:58
第77講 其他資源-報表與曲線 → 00:57:30
第78講 其他資源-項目3任務4 → 00:58:44
第79講 其他資源-觸摸屏+西門子變頻器+USS協議監控小型工控系統-2 → 00:50:17
第80講 其他資源-觸摸屏+變頻器+MODBUS協議組建小型工控系統 01:07:19
第81講 其他資源-觸摸屏+西門子變頻器+USS協議監控小型工控系統 → 00:52:49
第82講 其他資源-觸摸屏+西門子變頻器+USS協議監控(計劃曲線)小型工控系統 01:09:10
|
