     供配電實用技術的教學是為了培養供配電理論知識紮實、動手能力強、技能水平高的技術應用型人才。本課程共分為七章，首先扼要介紹供電系統的相關知識，接著系統講述工廠的電力負荷及短路計算、工廠變配電所、工廠電力網絡、工廠供配電系統的保護、工廠供配電系統二次接線與自動裝置，最後論述了工廠的節約用電


重點難點

　　1、電力系統中性點接地方式
　　2、電力系統電壓的確定
　　3、低壓配電網中性點的接地方式
　　4、工廠常見用電設備的特點及各設備的工作制特點
　　5、設備容量的計算方法及負載曲線的繪製
　　6、用電設備組及全廠計算負荷的確定
　　7、功率因數、無功補償及補償容量的計算
　　8、短路電流計算和短路效應分析
　　9、變配電所設置的原則，車間變電的形式
　　10、斷路器和熔斷器的種類和特點及工作原理
　　11、互感器的工作原理、注意事項
　　12、電力變壓器的選擇
　　13、高、低壓開關的原理、選用原則及應用場合
　　14、互感器與變壓器的區別
　　15、互感器的同名端問題
　　16、變壓器的聯結組別和並列運行
　　17、高、低壓配電線路的接線方式
　　18、導線和電纜截面的選擇
　　19、繼電保護裝置的基本工作原理和主要結構及選擇性
　　20、速斷保護「死區」
　　21、過電流保護與速斷保護的優越點對比及應用場合
　　22、單相接地的原則
　　23、瓦斯保護
　　24、避雷措施的原理
　　25、二次回路接線圖，相對標號法
　　26、三相電路的功率測量
　　27、斷路器控制的不對稱原則
　　28、備用電源的自動投入和自動重合閘
　　29、變壓器的並列運行
　　30、提高自然功率因數
　　31、移相電容器的投入原則


學習安排

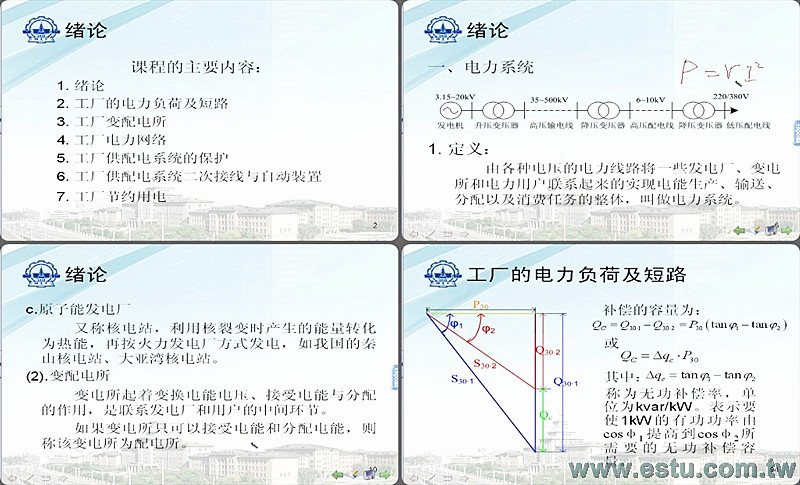

　　第一章 緒論（講課1.5學時）
　　　　第一節 電力系統的基本概念
　　　　第二節 電力系統中性點運行方式
　　　　第三節 電力系統電壓
　　第二章 工廠的電力負荷及短路（講課7.5學時）
　　　　第一節 工廠的電力負荷和負荷曲線
　　　　第二節 工廠計算負荷的確定
　　　　第三節 工廠的功率因數及無功補償
　　　　第四節 尖峰電流的計算
　　　　第五節 短路電流
　　第三章 工廠變配電所（講課5學時）
　　　　第一節 工廠變配電所的作用、類型和位置
　　　　第二節 工廠變配電所常用的高、低壓電器
　　　　第三節 電力變壓器
　　　　第四節 成套配電裝置
　　　　第五節 工廠變配電所的電氣主接線
　　　　第六節 工廠變配電所的佈置與結構
　　第四章 工廠電力網絡（講課5學時）
　　　　第一節 工廠電力網路的基本接線方式
　　　　第二節 工廠架空線路
　　　　第三節 工廠電纜線路
　　　　第四節 車間內配電線路
　　　　第五節 導線和電纜截面的選擇計算
　　第五章 工廠供配電系統的保護（講課8學時）
　　　　第一節 供配電系統保護裝置的作用和要求
　　　　第二節 常用保護繼電器和繼電器的接線方式
　　　　第三節 工廠高壓線路繼電保護
　　　　第四節 電力變壓器的保護
　　　　第五節 工廠低壓供電系統的保護
　　　　第六節 電氣設備的防雷與接地
　　第六章 工廠供配電系統二次接線與自動裝置（講課4學時）
　　　　第一節 二次接線的基本概念和二次回路圖
　　　　第二節 斷路器控制回路和信號系統
　　　　第三節 絕緣監察裝置和測量儀表
　　　　第四節 備用電源自動投入裝置及自動重合閘裝置
　　第七章 工廠的節約用電（講課 2學時）
　　　　第一節 節約用電的意義、方法及途徑
　　　　第二節 電力變壓器的經濟運行 第三節　利用電力電容器提高功率因數


詞 匯 表

　　1、電力系統：是完成電能的生產、輸送、分配以及消費任務的電氣設備構成的統一整體。
　　2、電力網：由完成電能輸送、分配任務的設備構成的電路
　　3、N線和PE線：N線由電力系統中性點引出的線，稱為中性線，即N線；PE線又叫保護線，是為了防止發生觸電事故，而將設備外露可導電部分的一點引出的線。
　　4、負荷：用電設備在一定時間內所消耗的功率。
　　5、尖峰電流：尖峰電流是持續1～2s的短時最大負荷電流。
　　6、衝擊電流：三相短路後經過半個週期(0.01s)時的短路電流峰值，是整個短路過程中的最大的瞬時電流。
　　7、發熱假想時間：假定一個時間，在這一時間內，導體通過恆定的穩態電流i∞所產生的熱量，恰好等於實際短路電流ik在短路時間tk內所產生的熱量。這一假定的時間，就稱為短路發熱假想時間(熱效時間)tima。
　　8、主回路：在工廠的供配電系統中擔負輸送、變換和分配電能任務的電路稱為主電路，也叫一次電路。
　　9、二次電路：用來控制、指示、監測和保護主電路及其主電路中設備運行的電路稱為二次電路，也叫二次回路。
　　10、經濟截面：從全面的經濟效益考慮，即使線路的年運行費用趨於最小而又符合節約有色金屬條件的導線截面，稱為經濟截面。
　　11、經濟電流密度：對應於經濟截面的電流密度稱為經濟電流密度。
　　12、均一電網：是指電網中任意兩條線路的電阻與電抗的比值相等。也可以說，全線的導線材料及導線截面均相等。
　　13、最小運行方式：指電力系統處於短路阻抗為最大，短路電流為最小的狀態的一種運行方式。
　　14、靈敏性：保護裝置對其保護範圍內發生故障或不正常運行狀態的反應能力。
　　15、可靠性：保護裝置在其保護範圍內發生故障時，必須可靠動作，不應拒絕動作；在不應該動作的情況下 ，必須不能誤動作。
　　16、常開觸點：繼電器線圈不通電的初始情況下，處於打開狀態的觸點。
　　17、常閉觸點：繼電器線圈不通電的初始情況下，處於閉合狀態的觸點。
　　18、繼電器的動作電流：繼電器線圈中流過的使過流繼電器動作的最小電流。
　　19、繼電器的返回係數：繼電器返回電流與動作電流的比值。
　　20、繼電器的返回電流：繼電器線圈中流過的使過流繼電器由動作狀態返回到初始位置的最大電流。
　　21、反時限動作特性：動作電流越大動作時間越小，這就是感應式電流繼電器的反時限特性。
　　22、接線係數：表述繼電器電流與電流互感器二次側電流的比值。
　　23、繼電器的接線方式：指電流互感器和電流繼電器之間的連接方式。
　　24、電流速斷保護的「死區」：電流速斷保護是按照斷過保護線路末端最大短路電流來整定的，從而使保護裝置不能保護線路的全長。這種保護裝置不能保護的區域，稱為「死區」。
　　25、激磁湧流：又稱空載合閘電流，是變壓器在空載投入時，或者變壓器在外部故障切除後突然恢復電壓時所產生的一個電流。
　　26、重複接地：在中性點直接接地的低壓電力網中採用接零時，將零線上的一點或多點再次與大地做金屬性連接，稱為重複接地。
　　27、TN系統：TN系統的電源中性點直接接地，並引出有中性線，屬於三相四線制系統。 TN系統又根據其PE線的形式分為TN-C系統、 TN-S系統和TN-C-S系統。
　　28、IT系統：IT系統的電源中性點不接地或經阻抗接地，且通常不引出N線，因此屬於三相三線制系統，其中電氣設備不帶電金屬部分直接經接地體接地。
　　29、TT系統：TT系統的電源中性點直接接地，也引出有N線，屬於三相四線制系統，而電氣設備的不帶電金屬部分經各自的接地裝置直接接地，與系統接線不發生聯繫。
　　30、工作接地：為保證電力系統和設備達到正常工作要求而進行的接地。
　　31、保護接地：為了保障人身安全，將電力設備正常情況下不帶電的金屬外殼與接地體之間作良好的金屬連接。其中設備的外露可導電部分經各自的保護線(PE線)分別接地的稱為保護接地。
　　32、保護接零：設備的外露可導電部分經公共的保護線(PE線)或PEN線接地的稱為保護接零
　　33、接觸電壓：設備的絕緣損壞時，在身體可同時觸及的兩部分之間出現的電壓差。
　　34、跨步電壓：在故障點附近行走，兩腳之間的電位差。
　　35、接地體：埋入地中並直接與大地接觸的金屬稱為接地體
　　36、接地線：接地體與電氣設備的金屬外殼之間的連接線稱為接地線。
　　37、接地：將電氣設備的某部分與地之間做良好的電氣連接。
　　38、斷路器的所謂」跳越」：是指運行人員在故障時手動合閘斷路器，斷路器又被繼電保護動作跳閘，又由於控制開關位於「合閘」位置，則會引起斷路器重新合閘，為防止這一現象，斷路器控制回路設有防止跳越的電氣閉鎖裝置。
　　39、不對應原則：短路器處於斷開位置，而短路器操作開關處於合閘位置，
　　40、斷路器位置信號：用來顯示斷路器正常工作的位置狀態，一般用紅燈亮表示斷路器在合閘位置，用綠燈亮表示斷路器在跳閘位置。
　　41、信號系統：是用來指示一次設備運行狀態的二次系統。
　　42、斷路器控制回路：用來控制斷路器跳閘、合閘的電氣回路。
　　43、自動重合閘後前速保護：斷路器的第一次跳開是無選擇性的瞬時動作跳閘，自動重合閘動作將斷路器合閘，如果是永久性故障，則繼電保護在按照時限有選擇地將斷路器跳開。
　　44、自動重合閘後加速保護：短路器的第一次跳開是按照繼電保護的動作時限有選擇性地跳閘，自動重合閘重合動作將斷路器合閘，如果是永久性故障則保護裝置瞬時再次跳開。
　　45、變壓器的經濟負荷：使得變壓器單位容量的有功損耗換算值最小的負荷叫變壓器的經濟負荷。
　　46、單獨就地補償：又稱個別補償，是將並聯補償電容器組裝設在需要進行無功補償的各個用電設備附近。
　　47、移相電容器：移相電容器，又稱並聯電容器，是一種專門用來改善功率因數的電力電容器。
　　48、自然功率因數：自然功率因數是指不添置任何無功補償設備，只採用各種技術措施減少用電設備中無功功率的消耗量，使功率因數提高。
　　49、經濟負荷係數(經濟負荷率)：變壓器經濟負荷與變壓器額定容量之比，稱為變壓器的經濟負荷係數或經濟負荷率。
　　50、無功功率經濟當量：表示電力系統多發送1kvar的無功功率時，將在電力系統中增加的有功功率損耗kW數。
