  《房屋構造與識圖》課程是一門實踐性很強的工程造價專業的專業課程。本課程的任務是使學生掌握房屋施工圖識讀和房屋的構造原理方法兩大部分內容，開設本門課程的目的是使學生具有從事一般中小型民用建築施工圖設計的初步能力，能正確的識讀常見的施工圖紙，熟悉組成房屋的各部分的構造作法，並為後續課程奠定必要的專業基礎知識

課程教學目標

　　學完本課程後，應掌握建築設計原理和設計方法，並達到以下要求：

　　1、根據實際,選擇合理的構造方案；
　　2、能掌握房屋各組成部分的構造，並能繪製構造詳圖；
　　3、能進行建築單一空間的設計和空間組合設計；
　　4、能完成中小型民用建築的施工圖設計；
　　5、能正確的識讀常見的施工圖紙，發現典型的設計常規錯誤。


《房屋構造與識圖》 課程大綱:

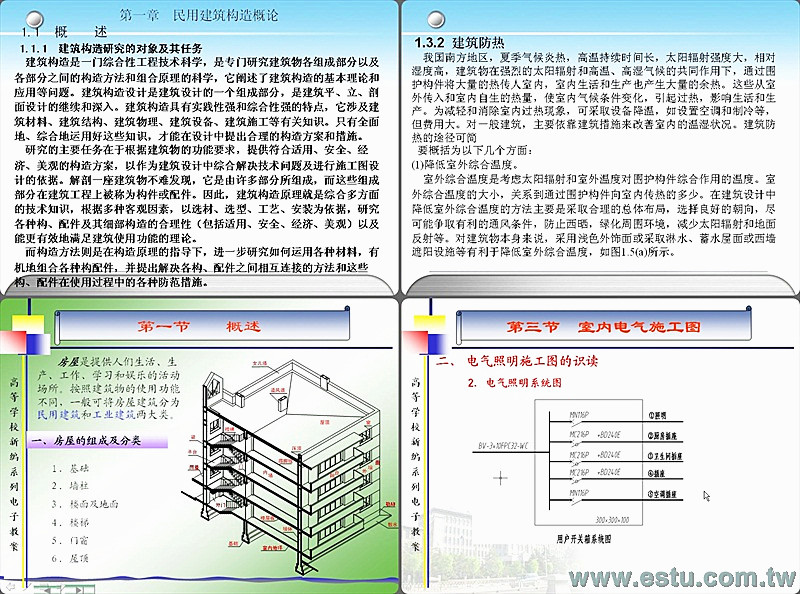

第01章 民用建築構造概論

第02章 基礎與地下室

第03章 牆

第04章 樓地層

第05章 樓梯

第06章 屋頂

第07章 門與窗

第08章 變形縫

第9章 房屋建築施工圖

第10章 結構施工圖

第11章 設備施工圖



　建築構造是一門研究建築物各組成部分的構造原理和構造方法的學科。它是建築設計不可分割的一部分，其任務是根據建築的功能、材料、性能、受力情況、施工方法和建築藝術等要求選擇經濟合理的構造方案，以作為建築設計中綜合解決技術問題及進行施工圖設計的依據。

　　建築物在其建造和使用過程中都經受著來自於人為和自然界的各種影響和作用力。設計時應充分考慮這些影響因素，以便保證建築物的正常使用。這些影響大致可分為以下幾個方面。

　　1．氣候條件的影響

　　我國各地區地理位置和氣候條件均有很大的差異，自然界的風霜雨雪、太陽輻射、地下水等構成了影響建築物的多種因素，對建築物的使用質量和使用壽命有著直接的影響。地域的不同自然環境也就不同，例如在北方地區利用太陽輻射熱可提高室內溫度，利用自然通風改善室內空氣質量。在構造設計時針對建築物所受影響的性質與程度，應採取相應防範措施，如：防水、防凍、保溫、隔熱、防風、防雨雪、防潮濕、防腐蝕、設變形縫、設隔氣層等，從而提高建築物抵禦外界自然環境的能力。

　　2．外力作用的影響

　　外力對建築物的作用形式多種多樣如：傢具設備、結構及其構配件的自重力、正常使用中人群自重力，風力、雪壓力、地震力，溫度變化、熱脹冷縮產生的內應力等等。這些作用在建築物上的各種外力統稱為荷載，荷載可分為恆荷載和活荷載。荷載的大小、作用形式和作用位置是建築結構設計的主要依據，也是結構選型及構造設計的重要基礎，起著決定構件尺度、用料多少的重要作用。

　　風力是高層建築水平荷載的主要影響因素之一，高度越大作用力就越大。在沿海地區，建築設計時必須遵照有關設計規範執行。

　　建築物質量越大，地震時受到的地震作用力也越大。地震時能量是以波的形式傳播的，縱波使建築物上下顫動，橫波使建築物在前後或左右的水平方向上晃動。震級是根據地震時釋放能量進行劃分的，釋放能量愈多，震級也愈高，故震級是地震的大小指標，一次地震只有一個震級。由於震中距的不同，在一次地震中會有多個烈度，地震烈度是指在地震過程中，建築物受到的影響和破壞程度。在進行建築物抗震設計時，是以該地區基本設防地震烈度為依據，從而提高建築的可靠性。

　　3．各種人為因素的影響

　　伴隨著人們的生產、生活活動，常會產生一些負效應，如：火災、爆炸、雜訊、機械振動、化學腐蝕、煙塵等，對這些因素，設計時要認真分析，採取相應的防火、防爆、防振、隔聲、防腐等構造措施，以防止建築物遭受不應有的損失。

　　4．建築技術條件的影響

　　在建築構造具體構成及其做法上均會受到建築材料、建築設備、施工方法等條件的約束。同一個建築環節可能會有不同的設計方案來實現，在選擇時應充分考慮方案是否能滿足功能要求，在現有技術條件下更便於實施，儘可能降低材料、能源和勞動力消耗。

　　隨著科學技術的不斷發展，建築材料技術也開始有了日新月異的變化，節能建築的出現，建築施工技術的不斷進步，使建築構造技術也豐富多彩。懸索、網架、膜、殼等空間結構建築，點式玻璃幕牆，採光天窗中庭等現代建築設施的大量湧現，無不證明著建築構造沒有一成不變的固定模式，而是在利用原有的構造的基礎上，不斷發展或創造新的構造方案。

　　5．經濟條件的影響

　　現而今，人們對建築的使用要求越來越高，如採光、通風、保溫、潔淨、防噪音等等。對建築構造的要求和建築物的使用功能也將隨著經濟條件的改變有了新的要求，從而也提高了建築本身的造價，如何滿足人們日益增長的精神追求，在構造設計中還有待於進一步的完善。



建築施工圖的組成部分

建築專業是整個建築物設計的龍頭，沒有建築設計其他專業也就談不上設計了。建築設計如此重要我們要懂得如何查看建築施工圖，當然首先要瞭解建築施工圖的組成，大體上包括以下部分：圖紙目錄，門窗表，建築設計總說明，一層~屋頂的平面圖，正立面圖，背立面圖，東立面圖，西立面圖，剖面圖（視情況，有多個）， 節點大樣圖及門窗大樣圖，樓梯大樣圖（視功能可能有多個樓梯及電梯）。作為一個結構設計師必須認真嚴謹地把建築圖理一遍，不懂的地方需要向建築及建築圖上涉及的其他專業請教，要做到絕對明瞭建築的設計構思和意圖。

圖紙目錄門窗表

圖紙目錄是瞭解整個建築設計整體情況的目錄，從其中可以明瞭圖紙數量及出圖大小和工程號還有建築單位及整個建築物的主要功能，如果圖紙目錄與實際圖紙有出入，必須與建築核對情況。門窗表相信大家不會陌生，就是門窗編號以及門窗尺寸及做法，這對大家在結構中計算荷載是必不可少的。

建築設計總說明

建築設計總說明對結構設計是非常重要的，因為建築設計總說明中會提到很多做法及許多結構設計中要使用的數據，比如：建築物所處位置（結構中用以確定設防列 度及風載雪載），黃海標高（用以計算基礎大小及埋深樁頂標高等，沒有黃海標高，施工中根本無法施工），牆體做法、地面做法、樓面做法等等做法（用以確定各部分荷載），總之看建築設計說明時不能草率，這是結構設計正確與否非常重要的一個環節。

建築平面圖

建築平面圖就比較直觀了，主要信息就是柱網佈置及每層房間功能牆體佈置門窗佈置樓梯位置等。而一層平面圖在進行上部結構建模中是不需要的（有架空層及地下 室等除外），一層平面圖是在做基礎時使用，至於如何真正的做結構設計本文不詳述，這裡只講如何看建築施工圖。作為結構設計師在看平面圖的同時，需要考慮建築的柱網佈置是否合理，不當之處應該講出理由說服建築修改，通常不影響建築功能及使用效果上的修改，建築也是會同意修改的，如果建築不改那就只有哭哭再看圖(人家是老大，沒辦法的……），看建築平面圖，瞭解了各部分建築功能，基本上結構上的活荷載取值心中就大致有值了，瞭解了柱網及牆體門窗的佈置，柱截 面大小梁高以及梁的佈置也差不多有數了，反正有牆的下面一定有梁，除非是甲方自理的隔斷，輕質牆也最好是立在樑上.值得一提的是，注意看屋面平面圖，通常現代建築為了外立面的效果，都有層面構架，通常都比較複雜，需要仔細的理解建築的構思必要的時候咨詢建築或索要效果圖，力求使自己明白整個構架的三維形成是什麼樣子的，這樣才不會出錯。另外，層面是結構找坡還是建築找坡也需要瞭解清楚。

建築立面圖

建築立面圖，是對建築立面的描述，主要是外觀上的效果，提供給結構師的信息，主要就是門窗在立面上的標高佈置及立面佈置以及立面裝飾材料及凹凸變化。通常有線的地方就是有面的變化，再就是層高等等信息，這也是對結構荷載的取定起作用的數據。
建築剖面圖
建築部面圖的作用是對無法在平面圖及立面圖表述清楚的局部剖切以表述清建築設計師對建築物內部的處理，結構工程師能夠在剖面圖中得到更為準確的層高信息及 局部地方的高低變化，剖面信息直接決定了剖切處梁相對於樓面標高的下沉或抬起，又或是錯層梁，或有夾層梁，短柱等。同時對窗頂是框架樑充當過梁還是需要另 設過梁有一個清晰的概念。

節點大樣圖及門窗大樣

建築師為了更為清晰的表述建築物的各部分做法，以便於施工人員瞭解自己的設計意圖，需要對構造複雜的結點繪製大樣以說明詳細做法，不僅要通過結點圖更一步 瞭解建築師的構思，更要分析結點畫法是否合理，能否在結構上實現，然後通過計算驗算各構件尺寸是否足夠，配出鋼筋。當然，有些結點是不需要結構師配筋的但 結構師也需要確定該結點能否在整個結構中實現。門窗大樣對於結構師作用不是太大，但個別特別的門窗，結構師須繪製立面上的過梁佈置圖，以便於施工人員對此 種造形特殊的門窗過梁有一個確定的做法，避免發生施工人員理解上的錯誤。

樓梯大樣圖

樓梯是每一個多層、高層建築必不可少的部分，也是非常重要的一個部分，樓梯大樣又分為樓梯各層平面及樓梯剖面圖，結構師也需要仔細分析樓梯各部分的構成，是否能 夠構成一個整體，在進行樓梯計算的時候，樓梯大樣圖就是唯一的依據，所有的計算數據都是取得之樓梯大樣圖，所以在看樓梯大樣圖時也必須將梯梁，梯板厚度及 樓梯結構形式考慮清晰。
