    本課程以就業為導向、職業能力培養為重點，緊緊圍繞職業、崗位或工種進行教學設計。根據PCB工程師這一實際崗位需要，制定課程能力目標；針對能力要求，設計實踐項目；學生在完成項目的同時，就具備了從事該工種的能力。 面向企業中PCB工程師這一典型工作崗位，進行基於工作過程的課程開發與設計。將典型工作崗位對應的典型工作任務，分析和歸納到行動領域和學習領域，採用項目教學法設計學習情境。同時，將職業技能鑒定、電子設計大賽的內容引入到課程體系中來，以考促學、以賽促學，充分體現職業性、實踐性和開放性的要求
　

課程概述


     本課程是電子信息類專業的一門專業核心技能課程，是校企合作開發的基於工作過程的課程，是專業核心技能證書的對應課程，是PCB工程師崗位職業綜合素質養成的重要課程。通過深入的企業調研，本課程根據企業中對PCB工程師的崗位任職要求，確定了課程的專業能力目標，再通過實施循序漸進的具體項目實現該能力目標。為使專業課程體系符合高技能人才培養目標和專業相關技術領域崗位的任職要求，專業課程設置需要考慮從學生的基本技能、專業技能到綜合技能的漸進式培養。

通過學習本課程，學生能夠分析常用、典型電路，熟練應用Altium Designer設計軟件繪製各類電路原理圖，根據需要設計印製電路板板圖，並能夠協助研發工程師完成其它相關任務。也就是說，學生具備了一個入門級PCB工程師所應具備的基本職業能力。「PCB應用工程師（高級）」證書是由工業和信息化部電子行業職業技能鑒定指導中心頒發的行業認可的技能證書，我院於2008年4月正式被中華人民共和國工業和信息化部認定為該證書的考試站，面向全社會開展該證書的考試業務。該證書是通信類、電子類專業的核心技能證書，我院各專業學生均可以此證書作為畢業所需的雙證之一。另外，本課程還將引入由行業主流企業Altium公司開展的「Altium PCB Layout繪圖師」認證，將課程教學與行業認證培訓接軌。另外，本課程還非常重視對學生工作態度、職業道德、協作精神等職業素養的養成教育。在日常的實驗、實訓當中，注重培養學生規範的操作習慣、信息的獲取能力、良好的職業行為、團結協作精神以及語言表達能力等。實踐證明，本課程對學生職業能力培養和職業素養養成起到了明顯的促進作用。
　

教學單元

1 課程思政
2 教學文件 
課程標準
授課計劃
教學課件
教案
3 課程導引 
1. 設計基礎
2. 設計流程
4 項目一：原理圖庫設計 
任務1.1 直接繪製原理圖庫元件
任務1.2 編輯相似元件方法繪製原理圖庫元件
任務1.3 創建含有子部件的原理圖庫元件
5 項目二：PCB庫設計 
任務2.1 創建元件封裝庫
任務2.2 利用嚮導創建元件封裝
任務2.3 直接繪製元件封裝
任務2.4 編譯集成庫
6 項目三：原理圖設計 
任務3.1 原理圖環境設置
任務3.2 元件符號及其它對象的放置和編輯
任務3.3 電氣連線及進階操作技巧
任務3.4 編譯與查錯及生成各種報表文件
7 項目四：PCB設計 
任務4.1 PCB環境設置及更新PCB
任務4.2 PCB佈局
任務4.3 PCB布線
任務4.4 PCB布線後處理
任務4.5 交付廠家
8 項目五：PCB製作工藝
9 項目六：期末考試
10 直擊職場 
PCB工程師
企業設計案例
走進企業
11 Altium國際認證 
Altium國際認證相關文件
教師取得證書
模擬試題
Altium Designer 19配套PPT
Altium Designer 21
12 學生成果展示

課程列表　

名稱 時間長度
第001講群星朗誦：強國力量（引自網絡） 00:03:01
第002講視頻：「青年興則國家興，青年強則國家強。」（引自網絡） 00:04:07
第003講視頻：北大青年「數」說入黨誓詞（引自網絡） 00:05:12
第004講視頻：「2021全國最美大學生」之人工智能專業博士周傑（引自網絡） 00:01:42
第005講課程概述 00:05:38
第006講視頻：PCB設計基礎 00:03:57
第007講視頻：什麼是PCB？（企業案例） 00:03:32
第008講視頻：PCB板的分類（企業案例） 00:03:58
第009講視頻：PCB板的分層及其作用（企業案例） 00:03:29

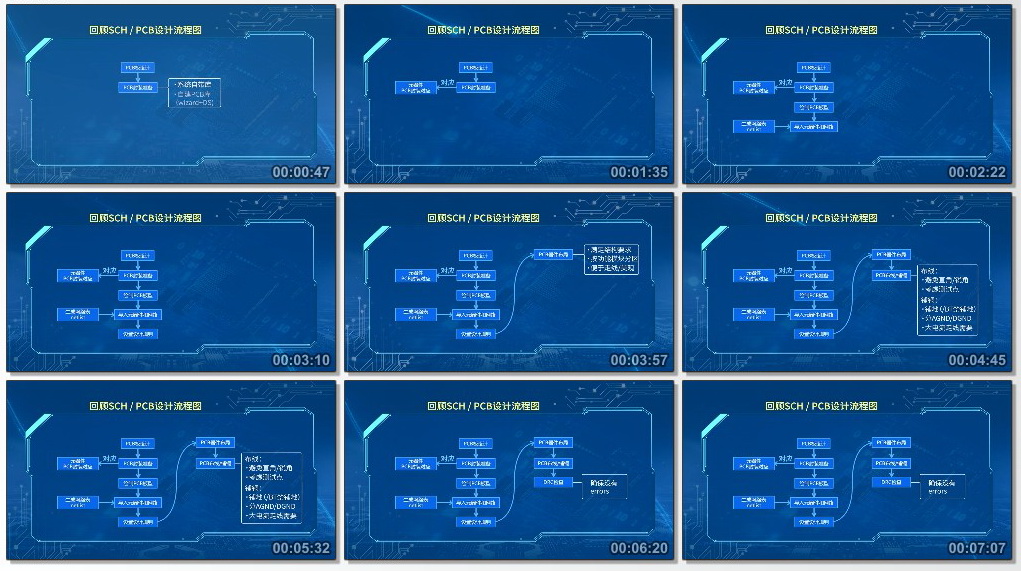

第010講視頻：原理圖設計流程 00:04:46
第011講視頻：PCB設計流程 00:07:54
第012講視頻：直接繪製原理圖庫元件（AD21） 00:09:31
第013講視頻：直接繪製原理圖庫元件（AD10） 00:07:11
第014講視頻：編輯相似庫元件（AD21） 00:04:59
第015講視頻：編輯相似庫元件（AD10） 00:09:08
第016講視頻：創建含有子部件的原理圖庫元件（AD21） 00:09:54
第017講視頻：創建含有子部件的原理圖庫元件（AD21） 00:09:54
第018講視頻：創建含有子部件的原理圖庫元件（AD10） 00:08:55
第019講視頻：PCB封裝庫設計（AD19） 00:09:05
第020講視頻：利用設計嚮導輔助設計封裝庫元件（AD10 00:04:54
第021講視頻：直接繪製封裝庫元件（AD10） 00:08:46
第022講視頻：創建集成庫（AD10） 00:07:59
第023講視頻：原理圖環境設置（AD21） 00:05:57
第024講視頻：原理圖環境設置（AD10） 00:07:48
第025講視頻：查找相似目標（AD21） 00:05:35
第026講視頻：查找相似目標（AD10） 00:06:25
第027講視頻：編譯原理圖（AD21） 00:07:19
第028講視頻：編譯原理圖（AD10） 00:09:08
第029講視頻：生成網絡表文件（AD19） 00:04:00
第030講項目引入視頻：聲卡框圖及設計準備（企業案例） 00:06:38
第031講視頻：PCB環境設置（AD10） 00:08:51
第032講視頻：更新PCB（AD10） 00:09:37
第033講視頻：更新PCB及邊框設置（AD19） 00:05:51
第034講視頻：PCB佈局 Layout (AD19） 00:17:21
第035講視頻：PCB佈局原則 00:03:44
第036講視頻：布線規則設置（AD19） 00:04:32
第037講視頻：自動布線及手工調整（AD10） 00:08:29
第038講視頻：PCB布線 Routing（手工布線）（AD19） 00:18:24
第039講視頻：布線規則檢查、鋪地及改錯（AD19） 00:08:09
第040講視頻：布線規則檢查（AD10） 00:06:19
第041講視頻：PCB後處理——敷銅 （AD10） 00:06:54
第042講視頻：加絲印及3D顯示（AD19） 00:07:45
第043講視頻：導出BOM清單、Gerber文件和坐標文件等（AD19） 00:03:51
第044講視頻：嘉立創平台在線下單 00:12:53
第045講視頻：捷多邦平台在線下單及PCB鋼網 00:05:42
第046講動畫視頻：PCB制板所需材料 00:02:54
第047講動畫視頻：PCB板的製造工藝流程 00:03:16
第048講英文視頻：Altium Designer 21 Overview 00:01:48
第049講學生作品——心形LED燈 00:00:36
第050講學生作品——發光陀螺 00:00:05
第051講學生實訓作品——光敏百靈鳥 00:00:45
第052講學生作品——雙向水位報警器 00:01:18
