課程概述
一、課程的性質與作用
《船舶結構與識圖》是船舶工程技術專業的核心課程，是一門理論與實踐相結合的綜合性課程。
本課程是針對放樣工、鋼料工、裝配工崗位中對施工圖樣的識讀和部分圖樣的繪製任務，培養學生具有認識船體結構組成及特點、識讀和繪製船體圖樣的基本技能,
從而為後繼課程以及今後的工作打下基礎。
二、課程特點：
1、採用真實的設計圖紙，對應崗位，實現理實一體化的教學模式
課程無論知識模塊和技能模塊均採用真實的船廠設計圖紙，課程以典型船舶--150T冷藏船、159000T原油船、4000T乾貨船等船體生產圖樣為載體。課程所支撐的職業崗位為：船廠放樣工、鋼料工、裝配工、設計員等
學生通過工廠實際生產船舶圖紙及模型的識讀與繪製，採用教、學、做一體化的模式，使學生具備識讀和繪製船體圖樣的基本能力。
2、採用線上、線下混合式教學，實現差異化教學，教學效果顯著
課程採用先進的教學理念，多樣的教學手段，利用網絡平台的技術和資源，開展線上或線下的教學活動。實現教師與學生多空間、多維度交互教學與交流。實現了學生的差異化教學。課程設計巧妙多次在教學競賽中獲獎。
3、對學生進行全面的學習評價
實施知識、能力、素質全面考核的多元評價模式。採用學校與企業、學生與教師、平時與期末、線上與線下多角度相結合的考核方式來評定課程成績，強調學習的態度、學習的積累、學習的參與度。
《船舶結構與識圖》課程針對職業崗位，注重技能培養，採用模塊化教學，充分利用信息化手段研究實施課堂教學。利用學校共享資源平台、智能化在線教學平台，針對課程採用線上、線下混合式教學模式，同時對學生進行全面的學習評價，實施知識、能力、素質全面的考核。不管是線上還是線下，都積累了大量的資源和建設成果，並已在網上教學平台使用。多次用於各項比賽，均取得優異成績。
三、教學目標：
本課程是以識圖、繪圖為主的理實一體化課程。通過本課程學習，使學生能熟練掌握船體圖樣的表達方法、識讀方法和繪製方法。具體要求如下：
（1）熟悉金屬船體製圖的標準、規定；
（2）掌握船體形狀的表達方法和繪製技巧；
（3）能較熟練地閱讀船體主要結構圖樣。
四、教學內容覆蓋面：
《船舶結構與識圖》是認識船體結構組成及特點、研究繪製和識讀船舶圖樣的重要課程。重點進行船體型線圖、船體總佈置圖、船體中橫剖面圖、船體基本結構圖、船體肋骨型線圖、船體外板展開圖的識讀與繪製。
五、教學方法及組織形式：
課程採用模塊化教學，以學生為主體，從培養學生素質、知識和技能為一體的角度，研究建立了一套適合循序漸進的教學方法和體系。
（1）利用現代網絡技術，進行立體化教學，形成傳統教學與現代教學相結合的教學模式，致使學生興趣大大提高，學習效果明顯增強。與企業專家共同建立內容充實、形式多樣、與生產實際緊密結合的教學資源庫。
（2）以真實工作任務為載體，通過模塊任務驅動、工學結合的人才培養模式，線上線下理實結合的教學模式，教學過程著重體現教、學、訓、做、評的方式掌握船體建造工作過程中圖樣識讀和必要的繪製，使教學過程與工作過程一致。
六、授課對像要求：
《船舶結構與識圖》課程主要面向高等職業學院船舶工程技術專業學生，同時也面向船舶與海洋工程專業學生及有關專業技術人員，是船舶工程技術專業的核心課程。
教學單元
1 1. 船體製圖的一般規定
1.0 模塊概要
1.1 選取適合的圖紙，設定合適的比例
1.2 請按規定標注尺寸
1.3 一起來認識船體圖紙中圖線和符號
1.4 怎麼畫金屬船體構件理論線？
2 2. 船體型線圖的識讀
2.0 模塊概要
2.1 來認識一下型線圖（三個相互垂直的基本剖面）
2.2 型線圖三視圖的組成和配置
2.3 怎樣識讀三視圖
3 3. 船體總佈置圖
3.0 模塊概述
3.1 來認識一下船體總佈置圖
3.2 一起來識讀總佈置圖
4 4. 繪製船體型線圖 (技能）
4.0 模塊概述
4.1 一起繪製格子線
4.2 繪製型線圖的輪廓
4.3 繪製水線
4.4 繪製縱剖線
4.5 繪製橫剖線
4.6：來檢查一下型線圖
5 5. 船體中橫剖面圖的識讀
5.0 模塊概述
5.1 識讀中橫剖面圖的甲板結構
5.2 識讀中橫剖面圖的底部結構
5.3 識讀中橫剖面圖的機艙結構
6 6. 船體基本結構圖的識讀
6.0 模塊概述
6.1 識讀基本結構圖底部結構
6.2 識讀基本結構圖甲板結構
7 7. 船體肋骨型線圖的識讀與繪製
7.0 模塊概述
7.1 來認識一下肋骨型線圖
7.2 識讀肋骨型線圖
7.3 肋骨型線圖中任意橫剖線的繪製
8 8. 船體外板展開圖的識讀
8.0 模塊概述
8.1 來認識一下外板展開圖
8.2 識讀外板展開圖
9 9. 製作分段模型(技能）
9.0模塊概要
9.1 節點模型的製作
9.2 中底分段構件的製作
9.3 中底分段組裝
課程列表
名稱 時間長度

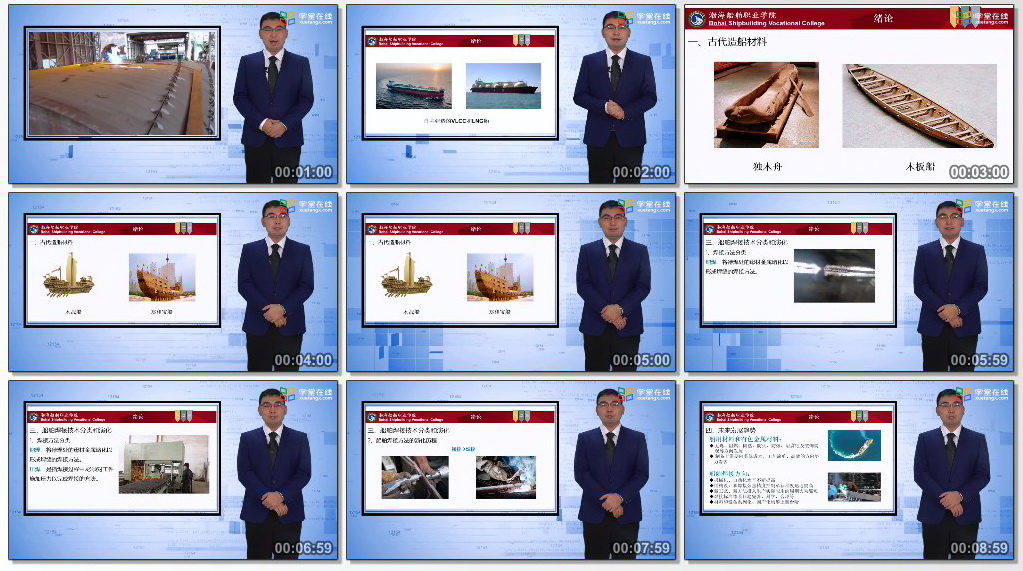

第01講緒論 00:09:59
第02講1.1船用金屬材料分類 00:15:22
第03講1.2 金屬材料的性能 00:18:15
第04講1.3 鐵碳合金狀態圖 00:11:12
第05講1.4 提高金屬材料的性能方法 00:11:33
第06講2.1 碳素鋼及應用 00:10:33
第07講2.2 合金鋼及應用 00:09:30
第08講2.3鑄鐵及應用 00:10:16
第09講2.4 有色金屬及合金 00:11:26
第10講3.1 船用型材、板材和管材 00:17:15
第11講3.2 船體典型分段組成實例 00:03:52
第12講4.1 船舶與海洋工程材料中的塗料 00:17:09
第13講4,2 船舶與海洋工程用的內舾裝材料 00:10:23
第14講4.3 船舶與海洋工程用的防火材料 00:11:30
第15講4.4 其他材料 00:10:19
第16講5.1 焊接電弧 00:11:06
第17講5.2 焊縫成形 00:09:44
第18講5.3 焊縫應力與變形 00:13:21
第19講6.1 焊條電弧焊 00:10:44
第20講6.2 氣體保護焊 00:10:29
第21講6.3 埋弧焊 00:09:28
第22講6.4 氣割與等離子切割 00:11:14
第23講7.1 分段建造檢驗 00:12:06
第24講7.2 甲板分段的焊接工藝 00:11:30
第25講7.3 氧乙炔焰氣割操作 00:08:21
第26講7.4 分段裝配流程 00:12:24
|
