內容

---

         由於汽車出產量大，品種及型號多，設計中實行零件標準化、部件通用化和產品系列化，可化生產，提高工效，保證產品質量，降低生產成本，減少配件品種，方便維修。為了使所設計的汽車產品；具有競爭力，設計中就要充分考慮。其對複雜多變的使用條件的適應性。特別應注意熱帶、寒帶等不同的氣候條件和高原、山區、丘陵、沼澤、沿海等不同的地理條件，以及燃料供應，維修能力等不同的使用條件對汽車結構、性能、材料、附件等的特殊要求。

        汽車良好的使用性能是設計者要追求的目標，不同的汽車使用性能也是不同的(例如：動力性、汽車燃油經濟性、制動性、操縱穩定性、平順性、舒適性、通過性以及可靠性、耐久性、維修性和對環境保護的影響性能等)；而且在某些性能之間有時是相互矛盾的。因此；要在給定的使用條件下協調各使用性能的要求，優選各使用性能指標，使汽車在該使用條件下的綜合使用性能達到最優。特別要重視使用中的安全、可靠、經濟與環保。

         汽車車身的外形、油漆及色彩是汽車給人們的第一個外觀印象，是人們評價汽車的最直接方面，也是轎車的重.要市場競爭因素，是汽車設計非常重要的內容。車身造型既是工程設計，又是美工設計。從工程設計來看，它既要滿足結構的強度要求、整車佈置的匹配要求和沖壓分塊的工藝要求，又要適應車身的空氣動力學的要求而具有最小的，空氣阻力係數。從美工設計來看，它應當適應時代的特點和人們的愛好，要像對待工藝品那樣進行美工設計，給人以高度美感，起到美化環境的作用。

　

　

　

設計過程

---

產品開發

         在汽車產品開始技術設計之前，必須制訂產品開發規劃。首先，必須確定具體的車型，就是打算生產什麼樣的汽車。其次是進行可行性分析，根據用戶需求、市場情況、技術條件、工藝分析、成本核算等，預測產品是否符合需求，是否符合生產廠家的技術和工藝能力，是否對國民經濟和企業有利。第三步是擬定汽車的初步方案，通過繪製方案圖和性能計算，選定汽車的技術規格和性能參數。最後一步是制定出設計任務書，其中寫明對汽車的形式、各個主要尺寸、主要質量指標、主要性能指標以及各個總成的形式和性能等具體要求。

        產品開發的前期工作，是分析各方面的影響因素，明確產品開發的目的和工作方向。否則，不經過周密調查研究與論證，盲目草率上馬，輕則會造成產品先天不足，投產後問題成堆；重則造成產品不符合需求，在市場上滯銷，帶來重大損失。在產品開發的前期，企業為了進行各種研究與探討，概念設計和概念車在近些年來逐漸興起。概念設計，是對下一代車型或未來汽車的總概念進行概括描述，確定汽車的基本參數、基本結構和基本性能的設計。概念設計同樣需要研究產品的開發目的、技術水平、企業條件、目標成本、競爭能力等。概念設計可能只停留在圖紙上和文件上的描述，稱為「虛擬的」概念車；也可能製造出實體的樣車供試驗和研究。概念設計可能只是一種參考方案或技術儲備，也有可能納入正式的產品開發規劃。所以概念設計只供產品開發參考，但也有可能成為正式產品開發規劃的重成部分，成為新一代車型的初步設計。

初步設計

         汽車總佈置設計 總佈置設計(又稱初步造型)，是將汽車各個總成及其所裝載的人員或貨物安排在恰當的位置，以保證各總成運轉相互協調、乘坐舒適和裝卸方便。為了保證汽車各部分合理的相互關係，需要定出許多重要的控制尺寸。在這個階段，需要繪製汽車的總佈置圖，繪出發動機、底盤各總成、駕駛操作場所、乘員和貨物的具體位置以及邊界形狀；也包括零部件的運動(如前輪轉向與跳動)範圍校核。經過汽車總佈置設計，就可確定汽車的主要尺寸和基本形狀。

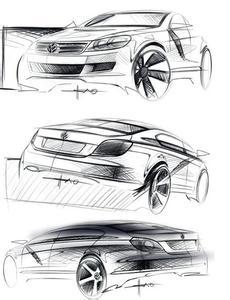

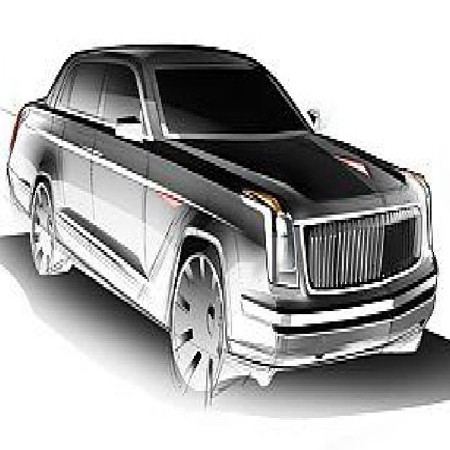

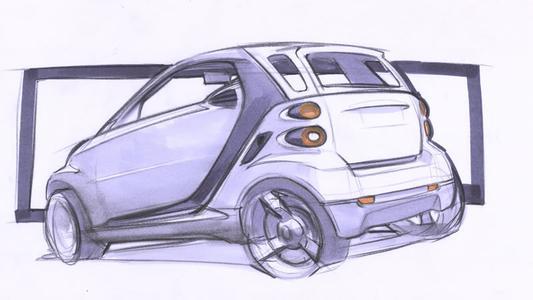

         效果圖是表現汽車造型效果的圖畫。造型設計師根據總佈置設計所定出的汽車尺寸和基本形狀，就可勾畫出汽車的具體形象。效果圖又分為構思草圖和彩色效果圖兩種。構思草圖是記錄造型設計師靈感的速寫畫。彩色效果圖是在構思草圖的基礎上繪製的較正規的繪畫，需要正確的比例、透視關係和表達質感。彩色效果圖包括外形效果圖、室內效果圖和局部效果圖，其作用是供選型討論和審查。效果圖的表現技法多種多樣：可採用鉛筆、鋼筆，也可採用毛筆(水彩畫或水粉畫)等，而月前較流行的是混合技法——用麥克筆描畫、噴筆噴染以及塗抹、遮擋等同時表現技法。只要效果良好，表現技法可不拘一格。

縮小比例模型是在構架上塗敷造型泥雕塑而成。

轎車縮小模型常用1：5的。

比例，亦即是真車尺寸的1/5。英、美等國採用英制尺寸，模型的比例是3/8。造型泥是一種油性混合物，又稱油泥，在常溫下有一定硬度(比肥皂硬些)，塗敷前須經烘烤。縮小比例模型是在彩色效果圖的基礎上更進一步表達造型構思，具有立體形象，比效果圖更有真實感，要求比例嚴格、曲線流暢、曲面光順。雕塑一個縮小比例汽車模型，需要從各個角度審視，反覆推敲，精工細雕，因而很難在兩三天內完成。

　

技術設計

確定汽車造型

         膠帶圖是用細窄的彩色不干膠紙帶粘貼成的1:1(全尺寸)汽車整車圖樣，可表達零部件形狀及外形曲線。膠帶圖的外形曲線數據取自選定的縮小比例模型，可用來審查整車外形曲線的全貌。如發現某條曲線不美觀或不符合要求，可將膠帶揭起重新粘貼，直到滿意為止。膠帶圖完成後，縮小比例模型放大的曲線又經過進一步修訂。

        單純由縮小比例的繪畫表達汽車的外形效果尚嫌不夠，還需要繪製等大尺度(全尺寸)的彩色效果圖。現代造型設計非常重視等大的尺度感。縮小比例圖樣和全尺寸圖樣的真實感是截然不同的。打個比方，雛雞看上去很小巧可愛，若放大5倍就顯得太胖太臃腫。汽車也是一樣，縮小比例模型上某些圓角或曲線看上去很小巧雅致，放大5倍後就顯得笨拙臃腫。因此，汽車形狀的最後確定，不能從縮小比例的圖樣或模型直接放大，而應經過1：1效果圖和1：1模型的修正，以符合等大的尺度感和審美要求。

　

　

確定汽車結構

        汽車的結構設計，是確定汽車整車、部件(總成)和零件的結構。也就是說，設計師需要考慮由哪些部件組合成整車，又由哪些零件組合成部件。零件是構成產品的最基本的、不可再分解的單元。毫無疑問，零件設計是產品設計的根基。零件設計時，首先要考慮這個零件在整個部件中的作用和要求；其次，為了滿足這個要求，零件應選用什麼材料和設計成什麼形狀；最後，零件如何與部件中其他零件相互配合和安裝。按照零件所使用的材料，可分為金屬材料和非金屬材料兩大類。

        確定汽車零件的形狀，也要花費設計師許多心血。例如，發動機氣缸體的形狀就非常複雜，需要設計氣缸和水套，考慮與氣缸蓋、油底殼的接合，安裝曲軸、進氣管、排氣管和各種各樣的附屬設備，乃至氣缸體內部細長的潤滑油通道……，所有這些因素都應考慮周全，每個細節均不能遺漏。汽車車身零件的形狀就更特別，既不是常見的平面或圓柱體，也不是簡單的雙曲面或拋物面，而是造型師根據審美要求而塑造的。在確定零件的形狀時，還需要考慮零件的製造方法，例如零件在機床上怎樣裝夾定位，刀具怎樣加工，半成品怎樣傳送、堆疊等。

　

　

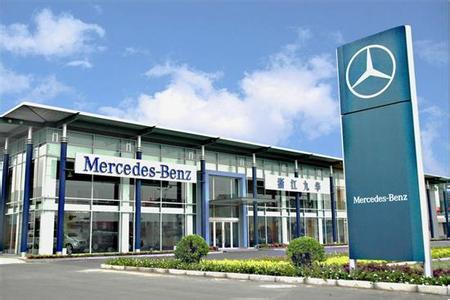

梅賽德斯-奔馳

         梅賽德斯-奔馳（Mercedes-Benz），德國汽車品牌，被認為是世界上最高檔汽車品牌之一，其完美的技術水平、過硬的質量標準、推陳出新的創新能力、以及一系列經典轎跑車款式令人稱道。在國際上，該品牌通常被簡稱為梅賽德斯（Mercedes），而中國內地稱其為「奔馳」，台灣譯為「賓士」，香港譯為「平治」。

自1900年12月22日戴姆勒汽車公司（Daimler-Motoren-Gesellschaft，DMG）向其客戶獻上了世界上第一輛以梅賽德斯（Mercedes）為品牌的轎車開始，奔馳汽車就成為汽車工業的楷模。其品牌標誌已成為世界上最著名的汽車品牌標誌之一，100 多年來，奔馳品牌一直是汽車技術創新的先驅者。

1886年1月29日，兩位德國人卡爾·奔馳和戈特利布·戴姆勒獲得世界上第一輛汽車的專利權，標誌著世界上第一輛汽車誕生。隨後這一天就被人們稱為汽車誕生日。一百多年過去了，奔馳汽車早已度過了它的百歲壽辰，而在這一百多年來，隨著汽車工業的蓬勃發展，曾湧現出很多的汽車廠家，但最終不過是曇花一現。到如今，能夠最終保存下來的，不過三四家，而超過百年的老店，奔馳就是其中之一。

        歷經百年的發展，梅賽德斯這一名稱已經成為世界最具創新性汽車品牌的代名詞。自從1900年12月22日戴姆勒汽車有限公司的首輛梅賽德斯汽車問世以來，經過不懈努力，如今已發展成為世界最大的國際汽車企業之一戴姆勒股份公司。今天戴姆勒股份公司旗下的梅賽德斯-奔馳已是世界上最成功的質量上乘的高檔汽車品牌。這一品牌承載著其非凡的技術實力，上乘的質量標準和大膽的創新能力以及一系列的汽車傳奇。

         在全世界梅賽德斯-奔馳這一品牌擁有近數百萬名忠實顧客，他們擁有著上千萬台梅賽德斯-奔馳汽車。這些人不願駕駛任何其它品牌的汽車是因為他們對梅賽德斯-奔馳的傳奇充滿敬仰，和對梅賽德斯-奔馳不斷改寫的最新篇章-最新時尚車型情有獨鍾。這一傳奇是通過歷經百年的不懈創新和技術領先的成就不斷積累而成。不論是汽車應用的柴油機、安全車身、防抱死制動系統（ABS）、安全氣囊、電控車輛穩定行駛系統（ESP）、主動懸掛控制（ABC）、制動輔助系統（BAS），還是電子感應制動系統（SBCTM）、預防性安全系統PRE-SAFE、夜視輔助系統、7速自動變速器7G-TRONIC等，這一系列的創新，映入人腦海的還是最初創始人的名字：梅賽德斯-奔馳。

        毫不誇張地說，梅賽德斯-奔馳車每一款都是一個精彩的故事，而全新E級轎車更體現梅賽德斯-奔馳車的文化精髓。它那兼收美學與高效能之長的雙橢圓形前燈使夜行時路面情況一目瞭然，流暢完美的線條把風阻係數降至0.27，在躍動靈巧之餘更節省燃料，可於迎面及後部撞擊力的擴闊型撞擊緩衝區安全標準遠超最嚴格要求；大型前座雙安全氣囊和門側安全氣囊給乘客最大保障；而防抱死系統（ABS）和電子貼地性能補助系統（ETS）更加強了該車的操縱性能，先進的閥門技術使汽油燃燒加倍徹底，大大提升了動力效能。

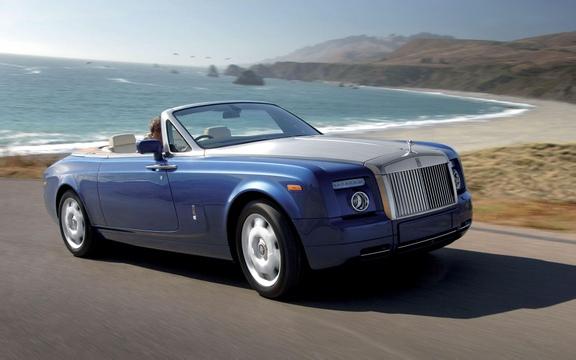

勞斯萊斯

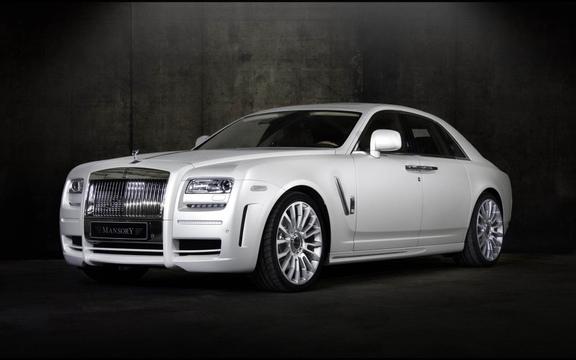

        勞斯萊斯（Rolls-Royce）是世界頂級豪華轎車廠商，1906年成立於英國，公司創始人為Frederick Henry Royce（亨利·萊斯）和Charles Stewart Rolls（查理·勞斯）。Rolls-Royce出產的轎車是頂級汽車的傑出代表，以豪華而享譽全球。除了製造汽車，勞斯萊斯還涉足飛機發動機製造領域，它也是世界上最優秀的發動機製造者，著名的波音客機用的就是勞斯萊斯的發動機。2003年勞斯萊斯汽車公司被寶馬（BMW）接手。

勞斯萊斯（Rolls-Royce）是汽車王國雍容高貴的標誌，無論勞斯萊斯的款式如何老舊，造價多麼高昂，至今仍然沒有挑戰者。

1906年勞斯萊斯（Rolls-Royce）在英國正式宣告成立，次年推出的Silver Ghost（銀靈）轎車，不久便被譽為「世界上最好的汽車」。

勞斯萊斯創始人是Charles Stewart Rolls（查理·勞斯）和Frederick Henry Royce（亨利·萊斯），兩人的出身、愛好、性格完全不同，但對汽車事業的執著和嚮往，使他們成為一對出色的搭檔。Rolls於1910年7月12日遭遇空難，Royce於1933年4月22日去世。

        最初的勞斯萊斯與其競爭對手相比具有兩大特點：製造工藝簡單、行駛時噪聲極低，這兩大優勢很快就成為勞斯萊斯的經典。第一輛真正的傳奇之作「銀靈（SilverGhost）」誕生於1906年，它首次露面於巴黎汽車博覽會，其金色鍾頂形散熱器非常引人注目，直到今天這一造型依然是勞斯萊斯不可替代的設計元素。除了獨特的外觀，Silver Ghost還擁有領先於時代的技術：強制潤滑，7升六缸發動機輸出功率可達48馬力，最高車速達110km/h，這在當時絕對是一項世界記錄。

        勞斯萊斯最與眾不同之處，就在於它大量使用了手工勞動，在人工費相當高昂的英國，這必然會導致生產成本的居高不下，這也是勞斯萊斯價格驚人的原因之一。直到今天，勞斯萊斯的發動機還完全是用手工製造。更令人稱奇的是，勞斯萊斯車頭散熱器的格柵完全是由熟練工人用手和眼來完成的，不用任何丈量的工具。而一台散熱器需要一個工人一整天時間才能製造出來，然後還需要5個小時對它進行加工打磨。

        勞斯萊斯（Rolls-Royce）的平面車標採用兩個重疊在一起的「R」，這是勞斯（Rolls）與萊斯（Royce）兩人姓名的第一個字母，體現了兩人融洽及和諧的關係。雙「R」車標鑲嵌在發動機散熱器格柵上部，與著名的「飛天女神」雕像相呼應。

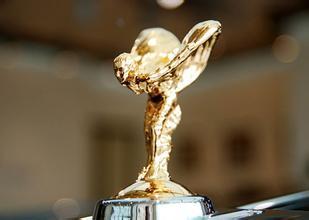

        「飛天女神」1911年正式成為勞斯萊斯的車徽，據說它的啟用典禮其隆重程度不亞於第一輛勞斯萊斯轎車下線。當時的總經理約翰遜撰文稱：「這是一位優雅無比的女神，她代表著人類的崇高理想和生活的欣狂之魂，她將旅途視為至高無上的享受。」

        每尊「飛天女神」採用傳統的蠟模工藝，完全用手工倒模壓製成型，然後再經過至少8遍的手工打磨，再將打磨好的神像置於一個裝有混合打磨物質的機器裡研磨65分鐘。事實上經過最後手工修正後的每一尊女神像都是不完全一樣的，都是獨一無二的藝術品。「飛天女神」起初的標配為銀白色，後來有的車主為了炫耀其尊貴地位，就完全採用黃金製作。這個承載著無數藝術家心血的尊貴女人在車輛時速超過80公里的時候便會藏回引擎艙中，免受風沙的損傷。
