課程概述
本課程是機械工程大類專業的一門必修技術基礎課，是一門實用的認識工程的入門課程。它研究如何用圖樣確切地表達機械結構形狀、尺寸大小、工作原理和技術要求。課程目標是培養繪製和閱讀工程圖樣的能力，以及利用計算機二維及三維軟件完成機械結構的構型與表達的能力。初步建立工程概念、培養工程意識和工程素質。
機械圖樣主要有零件圖、裝配圖和示意圖等。零件圖表達零件的形狀、大小以及製造和檢驗零件的技術要求；裝配圖表達部件或機器的工作原理、性能結構和零件之間的裝配關係；示意圖是表達機器或部件的工作原理和裝配關係的簡易圖樣。本課程將通過簡單案例重點學習這部分的知識。
計算機二維繪圖軟件及三維造型軟件的學習是穿插在課程內容之中的，通過數字化表達（造型、裝配、拆裝動畫、運動仿真以及出工程圖），能有效地幫助學習讀繪工程圖樣、理解零部件的結構、關係、工作原理及工作過程。
本課程視頻共10周，每週約4學時，課程安排包含理論講述視頻、計算機二維繪圖軟件AutoCAD及三維軟件Inventor繪圖技巧示範視頻、文檔、網上討論、單元測驗、單元作業、期末考試等環節。
教學單元
第1周 複習圖樣畫法並學習螺紋
1.1 課程簡介及複習圖樣畫法
1.2 螺紋
1.3 螺紋及局部結構加工視頻
1.4 學生作品展示
第1周單元測驗 螺紋
第2周 螺紋緊固件及其連接
2.1 螺紋緊固件
2.2 Inventor中螺紋緊固件的調用及裝配
第2周單元測驗 螺紋緊固件
第3周 鍵、銷、 齒輪、軸承和彈簧
3.1 鍵、銷與齒輪
3.2 齒輪及軸的三維造型及裝配
3.3 軸承和彈簧
3.4 自適應彈簧的三維造型及運動仿真
第3周單元測驗 鍵、銷、齒輪、軸承和彈簧
第3周單元作業 齒輪畫法和齒輪造型
第4周 零件圖
4.1 零件圖的內容
4.2 零件的結構分析
4.3零件圖的表達方案
4.4典型零件的表達方法
4.5 零件的各種加工視頻
第4周單元測驗 零件圖內容及表達
第5周 零件圖的尺寸標注及零件的三維造型
5.1 零件圖的尺寸標注
5.2 齒輪油泵泵體的三維造型
5.3 數控加工演示視頻
5.4 齒輪油泵零件圖紙（缺少圖紙的零件需要根據其在部件中的功能和位置自行確定形狀和尺寸）
第5周單元測驗 零件圖的尺寸標注
第5周單元作業 齒輪油泵零件造型
第6周 零件的表面粗糙度及AutoCAD繪圖
6.1 零件圖的技術要求(一)表面粗糙度
6.2 用AutoCAD繪製零件圖
6.3 表面粗糙度相關視頻
第6周單元測驗 零件的技術要求（一）表面粗糙度
第6周單元作業 用AutoCAD繪製一張主動齒輪軸零件圖
第7周 極限與偏差及零件工程圖的生成
7.1 零件圖的技術要求(二)極限與配合
7.2 用Inventor生成零件工程圖
7.3 精密數控加工視頻
7.4 齒輪油泵的裝配及在位創建（本校學生提前學習的內容）
第7周單元測驗 零件圖的技術要求(二)極限與配合
第7周單元作業 用Inventor軟件由零件造型生成零件工程圖
第8周 裝配圖
8.1 裝配圖的內容及圖樣畫法
8.2 裝配圖的尺寸標注及技術要求
8.3 裝配圖中零、部件序號、明細欄
8.4 裝配視頻
第8周單元測驗 裝配圖
第9周 部件測繪、裝配圖的畫法及齒輪油泵裝配及在位創建
9.1 裝配結構的合理性
9.2 部件測繪及裝配圖的畫法
9.3 齒輪油泵的裝配及在位創建
第9周單元測驗 裝配圖畫法和裝配合理結構
第9周單元作業 齒輪油泵項目的部件裝配
第10周 讀裝配圖及齒輪油泵三維表達視圖及運動仿真
10.1 讀裝配圖
10.2 由裝配圖拆畫零件圖
10.3 齒輪油泵的三維表達視圖及運動仿真
10.4 學生電子作業展示
第10周 拆畫零件圖
課程列表
名稱 時間長度

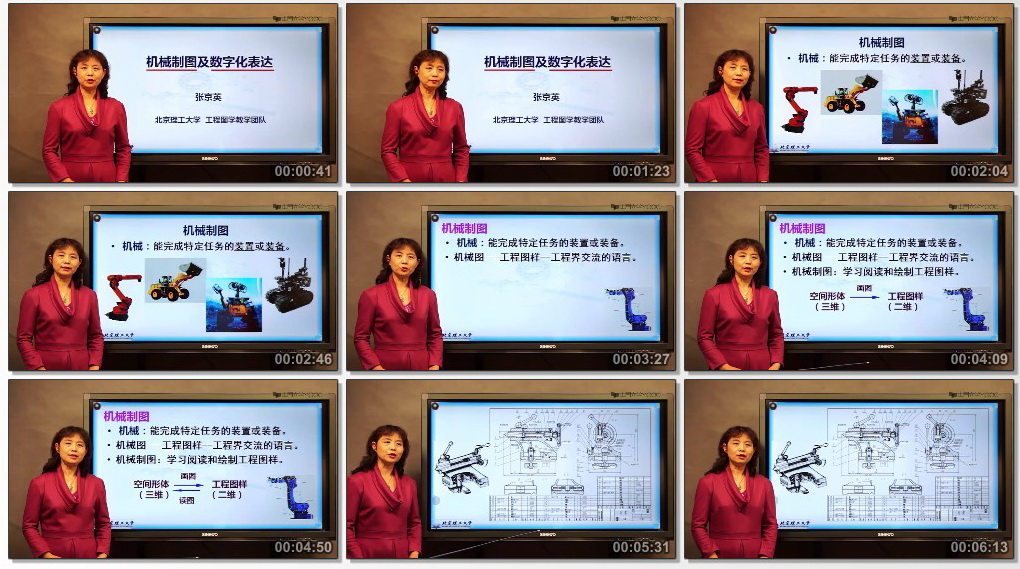

第001講 1.1.1課程簡介及複習圖樣畫法 - 1.1.1課程概述(HD) 00:06:54
第002講 1.1.2課程簡介及複習圖樣畫法 - 1.1.1-2學生作品欣賞(HD) 00:04:23
第003講 1.1.3課程簡介及複習圖樣畫法 - 1.1.2課程內容及複習圖樣畫法的重要性(HD) 00:03:09
第004講 1.1.4課程簡介及複習圖樣畫法 - 1.1.3複習圖樣畫法-視圖(HD) 00:09:17
第005講 1.1.5課程簡介及複習圖樣畫法 - 1.1.4複習圖樣畫法-剖視圖(HD) 00:11:29
第006講 1.1.6課程簡介及複習圖樣畫法 - 1.1.5複習圖樣畫法-斷面圖(HD) 00:05:01
第007講 1.1.7課程簡介及複習圖樣畫法 - 1.1.6複習圖樣畫法-其他畫法(HD) 00:09:05
第008講 1.2.1螺紋 - 1.2.1標準件常用件綜述(HD) 00:08:40
第009講 1.2.2螺紋 - 1.2.2螺紋結構及五要素(HD) 00:15:15
第010講 1.2.3螺紋 - 1.2.3螺紋用途及螺紋畫法(HD) 00:11:51
第011講 1.2.4螺紋 - 1.2.4螺紋的標注(HD) 00:16:00
第012講 1.3.1螺紋及局部結構加工視頻 - 1.3.1螺紋的用途視頻(HD) 00:00:54
第013講 1.3.2螺紋及局部結構加工視頻 - 1.3.2螺紋的形成及加工視頻(HD) 00:01:43
第014講 1.3.3螺紋及局部結構加工視頻 - 1.3.3倒角螺尾和退刀槽的加工視頻(HD) 00:01:25
第015講 1.4.1學生作品展示 - 1.4學生作品展示(HD) 00:02:59
第016講 2.1.1螺紋緊固件 - 2.1.1螺紋緊固件及連接(HD) 00:11:23
第017講 2.1.2螺紋緊固件 - 2.1.2螺栓連接(HD) 00:15:36
第018講 2.1.3螺紋緊固件 - 2.1.3畫螺釘連接應注意的問題(HD) 00:17:20
第019講 2.1.4螺紋緊固件 - 2.1.4雙頭螺柱連接畫法(HD) 00:08:45
第020講 2.2.1Inventor中螺紋緊固件的調用及裝配 - 2.2.1螺栓連接-板造型(HD) 00:12:55
第021講 2.2.2Inventor中螺紋緊固件的調用及裝配 - 2.2.2螺栓連接--裝配(HD) 00:11:09
第022講 2.2.3Inventor中螺紋緊固件的調用及裝配 - 2.2.3螺釘連接--下板造型及工程圖(HD) 00:14:46
第023講 2.2.4Inventor中螺紋緊固件的調用及裝配 - 2.2.4螺釘連接--裝配(HD) 00:07:16
第024講 2.2.5Inventor中螺紋緊固件的調用及裝配 - 2.2.5設計加速器生成螺栓連接(HD) 00:07:57
第025講 2.2.6Inventor中螺紋緊固件的調用及裝配 - 2.2.6設計加速器生成螺釘連接(HD) 00:04:51
第026講 3.1.1鍵、銷與齒輪 - 3.1.1鍵及其連接(HD) 00:07:57
第027講 3.1.2鍵、銷與齒輪 - 3.1.2銷及其連接(HD) 00:05:08
第028講 3.1.3鍵、銷與齒輪 - 3.1.3齒輪及其連接(HD) 00:14:36
第029講 3.1.4鍵、銷與齒輪 - 3.1.4渦輪蝸桿(HD) 00:04:02
第030講 3.1.5鍵、銷與齒輪 - 3.1.5齒輪的種類與應用視頻(HD) 00:01:25
第031講 3.1.6鍵、銷與齒輪 - 3.1.6插齒機加工齒輪教學視頻(HD) 00:03:27
第032講 3.1.7鍵、銷與齒輪 - 3.1.7鍵槽的加工視頻(HD) 00:00:15
第033講 3.2.1齒輪及軸的三維造型及裝配 - 3.2.1齒輪的設計造型(HD) 00:06:18
第034講 3.2.2齒輪及軸的三維造型及裝配 - 3.2.2齒輪軸的三維建模(HD) 00:20:50
第035講 3.2.3齒輪及軸的三維造型及裝配 - 3.2.3齒輪的裝配(HD) 00:03:46
第036講 3.3.1軸承和彈簧 - 3.3.1軸承(HD) 00:10:06
第037講 3.3.2軸承和彈簧 - 3.3.2彈簧(HD) 00:10:00
第038講 3.3.3軸承和彈簧 - 3.3.3軸承裝配(HD) 00:00:18
第039講 3.3.4軸承和彈簧 - 3.3.4設計加速器生成軸類零件(HD) 00:06:08
第040講 3.3.5軸承和彈簧 - 3.3.5鍵的調用及連接(HD) 00:04:18
第041講 3.3.6軸承和彈簧 - 3.3.6軸承的調用及連接(HD) 00:03:49
第042講 3.4.1自適應彈簧的三維造型及運動仿真 - 3.4.1彈簧的造型(HD) 00:05:02
第043講 3.4.2自適應彈簧的三維造型及運動仿真 - 3.4.2彈簧運動仿真(HD) 00:03:52
第044講 4.1.1零件圖的內容 - 零件圖的內容(HD) 00:05:36
第045講 4.2.1零件的結構分析 - 零件的結構分析(HD) 00:05:28
第046講 4.2.2零件的結構分析 - 零件的合理結構(HD) 00:04:58
第047講 4.2.3零件的結構分析 - 零件結構分析舉例1(HD) 00:05:13
第048講 4.2.4零件的結構分析 - 零件結構分析舉例2(HD) 00:04:01
第049講 4.3.1零件圖的表達方案 - 零件圖視圖選擇原則視圖選擇的步驟和方法主視圖的選擇(HD) 00:05:50
第050講 4.3.2零件圖的表達方案 - 主視圖的選擇其他視圖和表達方法的選擇(HD) 00:05:23
第051講 4.4.1典型零件的表達方法 - 回轉類零件的表達方案(HD) 00:06:07
第052講 4.4.2典型零件的表達方法 - 箱體類零件的表達方法(HD) 00:05:13
第053講 4.4.3典型零件的表達方法 - 叉架類零件的表達方法(HD) 00:03:18
第054講 4.5.1零件的各種加工視頻 - 4.5.1鑄造工藝過程視頻(HD) 00:05:38
第055講 4.5.2零件的各種加工視頻 - 4.5.2車削(HD) 00:01:35
第056講 4.5.3零件的各種加工視頻 - 4.5.3磨削(HD) 00:00:46
第057講 4.5.4零件的各種加工視頻 - 4.5.4刨削(HD) 00:00:29
第058講 4.5.5零件的各種加工視頻 - 4.5.5銑削(HD) 00:00:48
第059講 4.5.6零件的各種加工視頻 - 4.5.6鑽孔(HD) 00:00:29
第060講 4.5.7零件的各種加工視頻 - 4.5.7鑄造及鍛造(HD) 00:00:34
第061講 5.1.1零件圖的尺寸標注 - 5.1.1尺寸基準選擇的原則(HD) 00:05:37
第062講 5.1.2零件圖的尺寸標注 - 5.1.2軸承座尺寸基準的選擇(HD) 00:04:02
第063講 5.1.3零件圖的尺寸標注 - 5.1.3齒輪軸尺寸基準的選擇(HD) 00:01:57
第064講 5.1.4零件圖的尺寸標注 - 5.1.4主要尺寸和非主要尺寸(HD) 00:04:31
第065講 5.1.5零件圖的尺寸標注 - 5.1.5合理標注尺寸的原則(HD) 00:04:46
第066講 5.1.6零件圖的尺寸標注 - 5.1.6典型結構的尺寸標注(HD) 00:05:01
第067講 5.1.7零件圖的尺寸標注 - 5.1.7尺寸標注舉例(HD) 00:02:22
第068講 5.2.1齒輪油泵泵體的三維造型 - 5.2.1齒輪油泵泵體三維造型(HD) 00:22:55
第069講 5.3.1數控加工演示視頻 - 數控加工演示視頻(HD) 00:08:57
第070講 6.1.1零件圖的技術要求(一)表面粗糙度 - 6.1.1表面粗糙度的概念、參數(HD) 00:05:46
第071講 6.1.2零件圖的技術要求(一)表面粗糙度 - 6.1.2表面粗糙度代符號(HD) 00:03:50
第072講 6.1.3零件圖的技術要求(一)表面粗糙度 - 6.1.3表面粗糙度相關內容的注寫(HD) 00:01:38
第073講 6.1.4零件圖的技術要求(一)表面粗糙度 - 6.1.4表面粗糙度的標注1(HD) 00:06:06
第074講 6.1.5零件圖的技術要求(一)表面粗糙度 - 6.1.5表面粗糙度的標注2(HD) 00:04:15
第075講 6.2.1用AutoCAD繪製零件圖 - 6.2.1AutoCAD繪製零件圖1準備工作畫圖框(HD) 00:11:27
第076講 6.2.2用AutoCAD繪製零件圖 - 6.2.2AutoCAD繪製零件圖2-設文字樣式繪製標題欄(HD) 00:08:21
第077講 6.2.3用AutoCAD繪製零件圖 - 6.2.3AutoCAD繪製零件圖3-繪製圖形(HD) 00:08:53
第078講 6.2.4用AutoCAD繪製零件圖 - 6.2.4AutoCAD繪製零件圖4-標注尺寸(HD) 00:09:45
第079講 6.2.5用AutoCAD繪製零件圖 - 6.2.5AutoCAD繪製零件圖5-標注技術要求(HD) 00:08:47
第080講 6.3.1表面粗糙度相關視頻 - 6.3.1表面粗糙度概念(HD) 00:01:00
第081講 6.3.2表面粗糙度相關視頻 - 6.3.2表面粗糙度取值(HD) 00:03:37
第082講 7.1.1零件圖的技術要求(二)極限與配合 - 7.1.1極限與配合術語與定義1(HD) 00:06:01
第083講 7.1.2零件圖的技術要求(二)極限與配合 - 7.1.2極限與配合術語與定義2(HD) 00:04:21
第084講 7.1.3零件圖的技術要求(二)極限與配合 - 7.1.3配合(HD) 00:05:09
第085講 7.1.4零件圖的技術要求(二)極限與配合 - 7.1.4配合的基準制(HD) 00:04:11
第086講 7.1.5零件圖的技術要求(二)極限與配合 - 7.1.5公差與配合的標注(HD) 00:03:00
第087講 7.2.1用Inventor生成零件工程圖 - 7.2.1泵體工程圖的生成(HD) 00:10:07
第088講 7.3.1精密數控加工視頻 - 五軸聯動一次成型精密數控加工視頻--機械加工金獎作品(HD) 00:02:29
第089講 8.1.1裝配圖的內容及圖樣畫法 - 8.1.1裝配圖的內容(HD) 00:05:19
第090講 8.1.2裝配圖的內容及圖樣畫法 - 8.1.2裝配圖的圖樣畫法(HD) 00:10:28
第091講 8.2.1裝配圖的尺寸標注及技術要求 - 8.2.1裝配圖的尺寸標注(HD) 00:05:12
第092講 8.2.2裝配圖的尺寸標注及技術要求 - 8.2.2裝配圖的技術要求(HD) 00:03:41
第093講 8.3.1裝配圖中零、部件序號、明細欄 - 8.3裝配圖中零部件的序號和明細欄(HD) 00:09:19
第094講 8.4.1裝配視頻 - 8.4牛人裝配最小V12發動機(HD) 00:09:20
第095講 9.1.1裝配結構的合理性 - 9.1裝配結構的合理性(HD) 00:11:00
第096講 9.2.1部件測繪及裝配圖的畫法 - 9.2.1部件測繪1-瞭解並畫示意圖(HD) 00:07:16
第097講 9.2.2部件測繪及裝配圖的畫法 - 9.2.2部件測繪應注意的問題及畫零件草圖(HD) 00:04:26
第098講 9.2.3部件測繪及裝配圖的畫法 - 9.2.3常見的測量工具及測量方法(HD) 00:03:28
第099講 9.2.4部件測繪及裝配圖的畫法 - 9.2.4拼畫裝配圖(HD) 00:19:38
第100講 9.3.1齒輪油泵的裝配及在位創建 - 9.3.1齒輪油泵的裝配及在位創建(HD) 00:09:57
第101講 10.1.110.1讀裝配圖 - 10.1讀裝配圖(HD) 00:15:27
第102講 10.2.110.2由裝配圖拆畫零件圖 - 10.2由裝配圖拆畫零件圖(HD) 00:14:20
第103講 10.3.110.3齒輪油泵的三維表達視圖及運動仿真 - 10.3.1齒輪油泵的表達視圖(HD) 00:07:48
第104講 10.3.210.3齒輪油泵的三維表達視圖及運動仿真 - 10.3.2齒輪油泵的運動仿真(HD) 00:02:41
第105講 10.3.310.3齒輪油泵的三維表達視圖及運動仿真 - 10.3.3inventorstudio運動仿真實例--拓展內容(HD) 00:20:15
第106講 10.4.110.4學生電子作業展示 - 齒輪油泵裝配及運動仿真--2014級李小松(HD) 00:00:57
第107講 10.4.210.4學生電子作業展示 - 機用虎鉗裝配及運動仿真--2014級洪毓鋒(HD) 00:01:01
|
