課程概述
本課程是電子信息類本科專業的必修課程，內容包括：天線的基本概念和基本理論；常用線天線及其陣列的基本工作原理；面天線基礎，包括面元的輻射特性、喇叭天線、旋轉拋物面天線以及卡塞格倫天線等常用面天線的結構、工作原理和基本分析方法；天線主要電參數的測量原理和方法等。要求學生通過學習本課程掌握常用天線的基本概念、基本工作原理和基本分析及測量方法，為今後的學習和工作打下基礎。
本課程採用的教材為馬漢炎教授編著、哈爾濱工業大學出版社出版的《天線技術》，該教材的體例與國內許多本科教材一致，通用性很強，著重於基本概念的講解，適合初學者學習。授課人提供與該教材相配套的輔導材料，包括對知識點的分析和大量的例題、習題及解答過程，便於學習者自學。
課程大綱
緒論
緒論
第01講 0.1 緒論 → 00:10:41
第1章 基本振子的輻射和天線電參數
1.1 電基本振子
1.2 對偶原理
1.3 磁基本振子與電小環
1.4 方向圖
1.5 方向性係數
1.6 有效長度
1.7 效率與增益
1.8 輸入阻抗、極化、頻帶寬度
1.9 互易定理
1.10 天線收發的互易性
1.11 有效面積和等效噪聲溫度
第02講 1.1 電基本振子 → 00:10:06
第03講 1.2 對偶原理 → 00:05:38
第04講 1.3 磁基本振子與電小環 → 00:08:42
第05講 1.4 方向圖 → 00:07:22
第06講 1.5 方向性係數 → 00:05:51
第07講 1.6 有效長度 → 00:05:19
第08講 1.7 效率與增益 → 00:07:16
第09講 1.8 輸入阻抗、極化、頻帶寬度 → 00:07:36
第10講 1.9 互易定理 → 00:05:25
第11講 1.10 天線收發的互易性 → 00:10:02
第12講 1.11 有效面積和等效噪聲溫度 → 00:06:46
第2章 對稱振子
2.1 對稱振子的特點和電流分佈
2.2 對稱振子的輻射場
2.3 對稱振子的方向圖
2.4 對稱振子的方向性係數
2.5 對稱振子的輸入阻抗
2.6 對稱振子的末端效應
2.7 對稱振子的饋電方法
第13講 2.1 對稱振子的特點和電流分佈 → 00:06:18

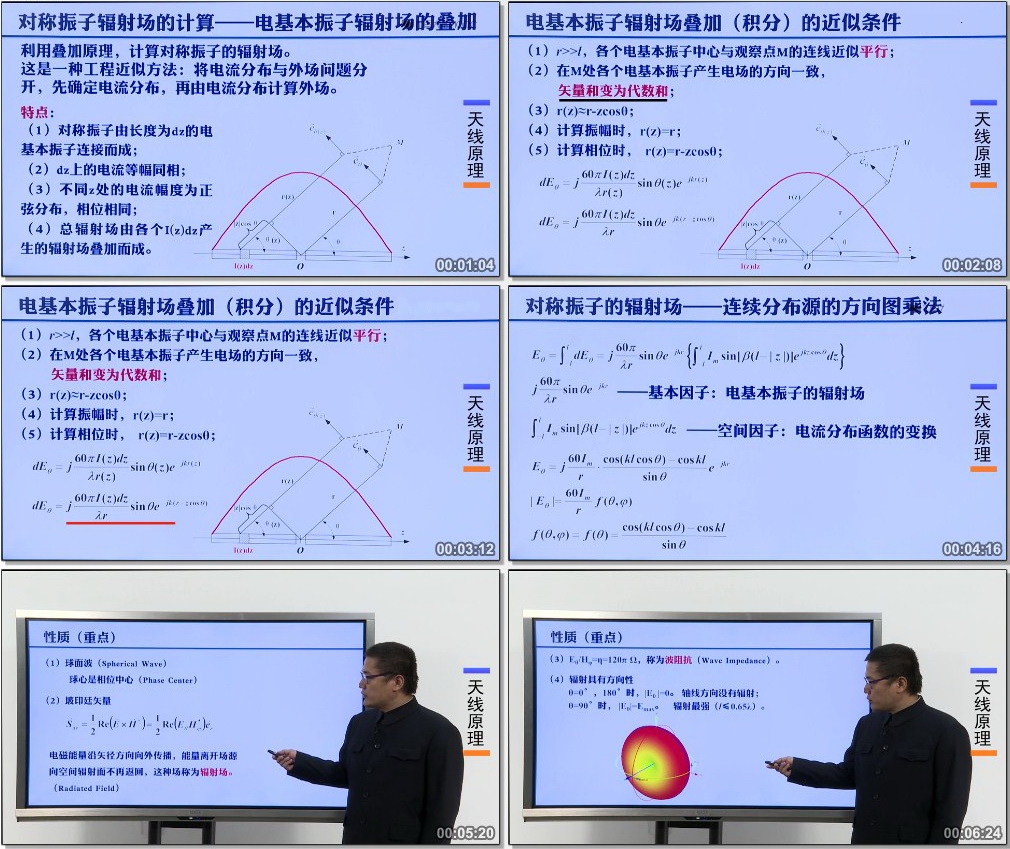

第14講 2.2 對稱振子的輻射場 → 00:07:27
第15講 2.3 對稱振子的方向圖 → 00:07:47
第16講 2.4 對稱振子的方向性係數 → 00:04:13
第17講 2.5 對稱振子的輸入阻抗 → 00:07:18
第18講 2.6 對稱振子的末端效應 → 00:03:04
第19講 2.7.1 四分之一波長扼流套平衡器 → 00:06:26
第20講 2.7.2 U形管平衡器 → 00:07:19
第21講 2.7.3 分流式平衡器 → 00:06:38
第22講 2.7.4 雙線傳輸線饋電 → 00:03:27
第3章 天線陣
3.1 天線陣的概念、分類和特點
3.2 方向圖乘法定理和典型的二元陣
3.3 均勻直線陣
3.4 不出現柵瓣的條件
3.5 理想地面對天線的影響
3.6 實際地面對天線的影響
第23講 3.1 天線陣的概念、分類和特點 → 00:07:06
第24講 3.2.1 方向圖乘法定理和典型的二元陣 - 方向圖乘法定理 → 00:06:17
第25講 3.2.2 方向圖乘法定理和典型的二元陣 - 典型的三種二元陣 → 00:09:35
第26講 3.3.1 均勻直線陣 - 均勻直線陣的概念 → 00:06:05
第27講 3.3.2 均勻直線陣 - 常見的均勻直線陣 → 00:07:16
第28講 3.4 不出現柵瓣的條件 → 00:04:39
第29講 3.5 理想地面對天線的影響 → 00:10:52
第30講 3.6 實際地面對天線的影響 → 00:03:50
第4章 常用線天線
4.1 水平對稱振子
4.2 直立振子
4.3 引向天線
4.4 半波折合振子
4.5 對數週期天線
4.6 螺旋天線
第31講 4.1 水平對稱振子 → 00:11:57
第32講 4.2 直立振子 → 00:10:02
第33講 4.3 引向天線 → 00:04:06
第34講 4.4 半波折合振子 → 00:08:59
第35講 4.5 對數週期天線 → 00:08:28
第36講 4.6 螺旋天線 → 00:06:17
第5章 面天線輻射基礎
5.1 面天線實例 等效原理
5.2 面元輻射
5.3 矩形口徑均勻場的輻射
5.4 矩形口徑餘弦場和圓形口徑均勻場的輻射
5.5 口徑場相差對輻射的影響
第37講 5.1 面天線實例 等效原理 → 00:06:26
第38講 5.2 面元輻射 → 00:13:25
第39講 5.3 矩形口徑均勻場的輻射 → 00:21:14
第40講 5.4 矩形口徑餘弦場和圓形口徑均勻場的輻射 → 00:13:22
第41講 5.5 口徑場相差對輻射的影響 → 00:10:18
第6章 常用面天線
6.1 喇叭天線
6.2 旋轉拋物面天線
6.3 卡塞格倫天線
第42講 6.1 喇叭天線 → 00:13:17
第43講 6.2 旋轉拋物面天線 → 00:06:39
第44講 6.3 卡塞格倫天線 → 00:09:37
第7章 天線測量
7.1 天線測量的任務和場區劃分
7.2 最小測試距離
7.3 天線測試場地及測試方法
7.4 方向圖測量
7.5 增益測量
7.6 用矢量網絡分析儀測試天線阻抗
第45講 7.1 天線測量的任務和場區劃分 → 00:04:13
第46講 7.2 最小測試距離 → 00:08:37
第47講 7.3 天線測試場地及測試方法 → 00:05:35
第48講 7.4 方向圖測量 → 00:03:48
第49講 7.5 增益測量 → 00:07:00
第50講 7.6 用矢量網絡分析儀測試天線阻抗 → 00:07:56
第8章 天線實驗
8.1 用旋轉天線法測試天線方向圖
第51講 8.1 用旋轉天線法測試天線方向圖 → 00:11:29
|
