      電路理論基礎是高等工科院校電氣工程及其自動化專業本科生必修的一門重要的專業技術基礎課。它是一門體系嚴謹，理論性強的課程。在科學技術領域裡電路理論基礎及其應用日趨廣泛，發展迅速，並起到重要作用。

課程主要的內容是研究電路的模型，電路基本定律和定理，討論電路的各種分析方法。為後續課程的學習準備必要的知識。通過本課程的學習，不僅使學生瞭解電路理論的發展及其應用概況、掌握電路基礎理論的知識、學會能運用電路的分析方法來分析和計算電路問題，而且還能提高學生分析問題和解決問題的能力。


教學基本要求：

1. 熟練掌握基爾霍夫電流、電壓定律。電路元件的電流、電壓關係（VCR）。掌握電流、電壓的參考方向。
2. 充分理解並熟練掌握線性電路的基本分析方法，節點法，回路法及疊加定理，戴維南定理和諾頓定理。充分理解等效的概念。瞭解含運算放大器電路的分析特點。
3. 熟練掌握正弦量的有效值，頻率，相角，初相和相位差的概念，充分理解正弦量的相量表示，掌握相量圖的做法，學會運用相量分析法來計算正弦電流電路。深刻理解正弦電流電路的諧振概念及特點。掌握正弦電流電路的各種功率的計算方法。
4. 掌握含耦合電路的計算方法，能熟練地分析計算對稱三相電路。學會非正弦週期電流電路的分析方法。
5. 熟練掌握一階電路時域分析方法，充分理解時間常數，零狀態響應，零輸入響應，全響應，自由份量，強制份量，暫態份量和穩態份量的概念。理解電路對階躍函數和沖激函數的響應，學會運用拉普拉斯變換分析計算電路的動態過程。理解狀態的概念，會直觀列寫出狀態方程。
6. 理解二端口網絡及其Z、Y、H、T參數意義。能夠計算二端口網絡的參數。瞭解二端口網絡的等效電路及其連接。
7. 瞭解非線性電阻電路的一些特點，學會簡單非線性電阻電路的分析方法。
8. 瞭解網絡圖論的基本概念，學會運用網絡圖論的方法分析求解電路。學會運用軟件來分析計算電路的問題。
9. （選講部分）瞭解分佈參數電路的概念和均勻傳輸線。學會建立均勻傳輸線的方程及求解均勻傳輸線方程的正弦穩態解，深刻理解原參數和副參數、終端接特性阻抗和傳播常數等概念，瞭解行波、入射波、反射波等概念，瞭解無損線耗終端開路和短路情況下電壓和電流的駐波及其輸入阻抗的特點。瞭解無損耗傳輸線波過程。


  《電路理論基礎》教學大綱:

第00章 緒論

第01章 基爾霍夫定律與電路元件

第02章 線性直流電路

第03章 電路定理

第04章 非線性直流電路

第05章 電容元件和電感元件

第06章 正弦電流電路

第07章 三相電路(自留)

第08章 非正弦週期電流電路

第09章 頻率特性和諧振現象

第10章 線性動態電路暫態過程的時域分析

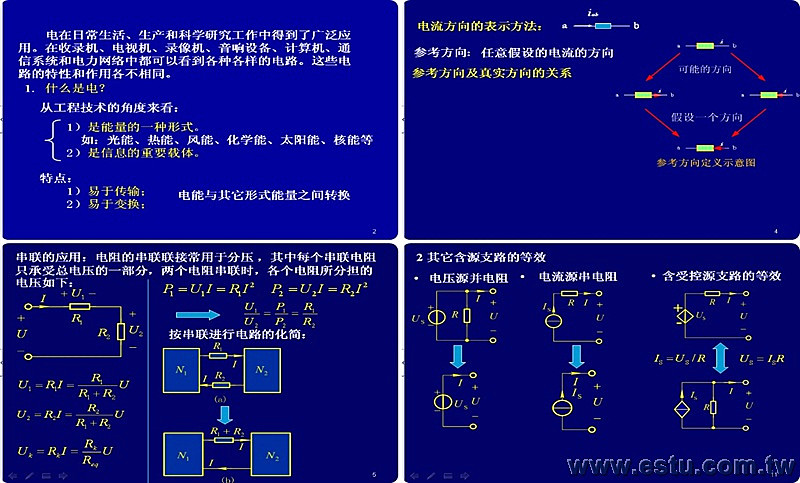

學習指導



學習重點：

1、電路模型及電路定律
電路和電路模型。電路變量，電壓、電流的參考方向。電路元件的特性和電流電壓關係（VCR）。電路元件有：電阻元件、電容元件、電感元件、電壓源、電流源、受控源、運算放大器、回轉器等元件。基爾霍夫定律。
2、線性電阻電路的等效變換
電路的等效變換的概念， 電阻的串並聯，電阻的Y-△聯接等效變換。電壓源的串聯、電流源的並聯，實際電源的等效變換。輸入電阻及等效電阻。
3、線性電阻電路的分析
電路的圖。KCL和KVL方程的獨立數。支路電流法、網孔電流法、回路電流法、節點電壓法。具有運算放大器、回轉器電阻電路的分析。
4、電路定理
疊加定理、替代定理、齊性定理、戴維寧定理和諾頓定理、特勒根定理、互易定理、最大功率傳遞定理。
5、正弦穩態電路的分析
相量法的基礎，電路定律的相量形式。阻抗和導納，阻抗和導納的串聯並聯，相量圖。正弦穩態電路的分析。正弦電路的平均功率、無功功率、視在功率、復功率和功率因數。 最大功率傳遞定理。串、並聯電路的諧振。
6、具有耦合電感電路的分析
互感，具有耦合電感電路的計算。空心變壓器。理想變壓器。
7、三相電路
三相電路。對稱三相電路的計算。不對稱三相電路的概念。三相電路的功率。
8、非正弦週期電流電路
非正弦週期電流（電壓）的有效值和平均功率。非正弦週期電流電路的計算。
9、動態電路分析
一階電路的方程。電路的初始條件、一階電路的零輸入響應， 零狀態響應，全響應。一階電路的階躍響應、沖激響應。二階電路零輸入響應和零狀態響應。狀態變量及狀態方程。
10、拉普拉斯變換分析法
利用拉氏變換分析線性電路。網絡函數及其零、極點。零、極點與沖激函數。
11、二端口網絡
二端口方程及參數。二端口的聯接。二端口的特性阻抗。二端口的等效電路。
12、電路方程的矩陣形式及計算機輔助分析
割集。關聯矩陣、基本回路矩陣、基本割集矩陣。矩陣形式的節點電壓方程。*矩陣形式的回路電流方程。*矩陣形式的割集電壓方程。電路機輔分析的基本知識，*運用軟件分析計算電路。
13、非線性電路
非線性電阻及其特性。非線性電路的圖解分析。分段線性化。小信號分析。
14、*均勻傳輸線
分佈參數電路、均勻傳輸線方程、均勻傳輸線方程的正弦穩態解、原參數和副參數、終端接特性阻抗的傳輸線、終端接任意特性阻抗的傳輸線、無損耗傳輸線、無損耗傳輸線方程的通解及無損耗傳輸線波過程。

　

        本套課程教材講解詳細，圖文並貌，非常的引人入甚，能讓你更好的吸收知識，從學習中找到樂趣！每講40~50分鐘的學習中，如同坐在大學課堂內一般輕鬆學習! 視頻教程有老師詳解授課並且自帶清晰圖像或文字板書，所以也不需要另外的參考資料了。文字圖像資料與真人視頻交互同步更新。視頻教程方式不會遺漏任何和難點，可以反覆學習直至學會為止。有老師領路比自己自學研究將會輕鬆百倍，而且不容易枯燥乏味如果今天學習了一半，想明天接著學， 則同時可以方便地通過快進選擇自己的學習進度。

                             工作學習兩不誤，不用再付昂貴的學習費用和應對許許多多的考試。
