通過本課程學習，應比較全面系統地瞭解和掌握兩大部分內容：電力系統的穩態分析和暫態分析。穩態部分包括組成電力系統的各元件的數學模型；潮流分佈的基本原理和計算的方法；電力系統頻率調節和電壓調整的基礎理論和方法；功率經濟分配的問題。暫態部分包括同步發電機的基本模型；電力系統各種故障的分析。
重點難點
重點：
標值的計算，三相對稱短路計算，簡單不對稱短路計算，電壓降落和功率分佈計算，靜態穩定計算，暫態穩定計算
難點：暫態短路的機理分析，同步機的基本模型和轉子運動方程的建立

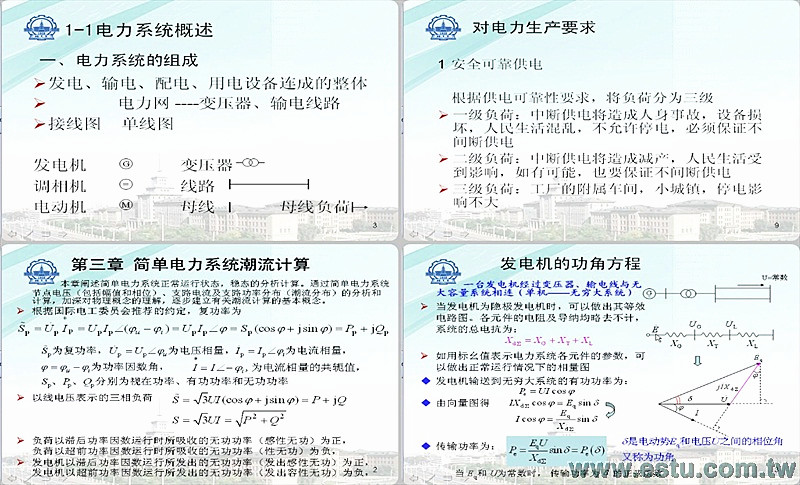

<電力系統分析> 課程大綱:
第一章 電力系統的基本概念
第二章 電力系統各元件的特性參數和等值電路
第三章 簡單電力系統潮流計算
第四章 複雜電力系統潮流計算
第五章 電力系統有功功率平衡與頻率
第六章 電力系統無功功率平衡與電壓調整
第七章 電力系統對稱故障分析計算
第八章 電力系統不對稱故障分析計算
第九章 電力系統靜態穩定性分析
第十章 電力系統暫態穩定性分析
詞 匯表
1. 額定電壓：
電力系統中的發電、輸電、配電和用電設備都是按一定標準電壓設計和製造的，在這以標準下運行，設備的技術性能和經濟指標將達到最好，這一標準電壓稱之為額定電壓。
2. 分裂導線： 將每相導線分裂成若干根多股導線，相互間又有一定距離，一般為2~4根
3. 負荷：電力系統中用電設備所消耗的功率的總和。
4. 變壓器的變比：三相電力系統計算中，變壓器的變比指兩側繞組空載線電壓的比值。
5. 標值：電力系統計算中，阻抗、導納、電壓、電流及功率用相對值表示，並用於計算，
這種運算形式稱為標制。一個物理量的標麼值是指該物理量的實際值與所選基準值的比值。
6. 電壓降落：網絡元件的電壓降落是指元件始末兩端電壓的相量差，是相量。
7. 電壓偏移：線路始端或末端電壓與線路額定電壓的數值差，是標量。
8. 電壓損耗：兩點間電壓絕對值之差，是標量。
9. 輸電效率：線路末端輸出的有功功率與線路始端輸入的有功功率的比值，常用百分值表示。
10. 最大負荷利用小時數：如果負荷始終等於最大值Pmax，經過Tmax小時後所消耗的電能恰好等於全年的用電量，Tmax稱之為最大負荷利用小時數。
11. 最大負荷損耗時間τ：如果線路中輸送的的功率一直保持為最大負荷功率Smax，在τ小時內的能量損耗恰等於線路全年的實際電能損耗，則稱τ為最大負荷損耗時間。
12. PQ節點：這類節點的有功功率和無功功率是給定的，節點電壓的幅值和相位是待求量。通常變電所都是這一類型的節點
13. PV節點：這類節點的有功功率和電壓幅值是給定的，節點的無功功率和電壓的相位是待求量。
14. 平衡節點：它的電壓幅值和相位已給定，而其有功功率和無功功率是待求量。
15. 耗量微增率：耗量特性曲線上某點切線的斜率，表示在該點的輸入增量與 輸出增量之比。
16. 等耗量微增率準則：按耗量微增率相等的原則在各機組間分配負荷，可使消耗的一次能源最少。
17. 電源有功功率靜態頻率特性：發電機組的原動機機械功率與角速度或頻率的關係。
18. 單位調節功率：發電機組有功功率特性曲線的斜率稱為發電機的單位調節功率。KG＝－ΔP/Δf
19. 頻率的一次調整：對於負荷變動幅度小，週期較短而引起的頻率變化進行的調整稱為頻率的一次調整，採用發電機組上裝設的調速系統完成.
20. 頻率的二次調整：對於負荷變動較大、週期較長引起的頻率偏移進行調整。採用發電機組上裝設的調頻系統完成。
21. 無差調節：無差調節是指負荷變動時，經過自動調速系統的調整作用，原動機的轉速或頻率能夠恢復為初值的調節。
22. 有差調節：有差調節是指負荷變動時，經過自動調速系統的調整作用，原動機的轉速或頻率不能恢復為初值的調節。
23.
有功功率平衡：電源發出的有功功率應滿足負荷所消耗的有功功率和傳送電功率時在網絡中損耗的有功功率之和。電源所發出的有功功率應能隨負荷、網絡損耗的增減二相應調整變化，才可保證整個系統的有功功率平衡。
24. 無功功率平衡：電力系統無功功率平衡的基本要求是：系統中的無功電源可能發出的無功功率應該大於或至少等於負荷所需的無功功率和網絡中的無功損耗之和。
25.
同步調相機：同步調相機相當於空載運行的同步電動機。在過勵磁運行時，它向系統供給感性無功功率起無功電源的作用；在欠勵磁運行時，它從系統吸取感性無功功率起無功負荷作用。
26. 電壓中樞點：指某些能反映系統電壓水平的主要發電廠或變電所母線。
27.
逆調壓：在大負荷時，線路的電壓損耗也大，如果提高中樞點電壓，就可以抵償掉部分電壓損耗，使負荷點的電壓不致過低。反之，在小負荷時，線路電壓損耗也小，適當降低中樞點電壓就可使負荷點電壓不致過高。這種在大負荷時升高電壓，小負荷時降低電壓的調壓方式稱為「逆調壓」。
28. 順調壓：在大負荷時允許中樞點電壓低一些，但不低於線路額定電壓的102.5%；小負荷時允許其電壓高一些，但不超過線路額定電壓的107.5%。
29. 恆調壓：逆調壓和順調壓方式之間的調壓方式是恆調壓（常調壓）。即在任何負荷下，中樞點電壓保持為大約恆定的數值，一般較線路額定電壓高2%~5%。
30. 無限大功率電源：指的是電源外部有擾動發生時，仍能保持電壓和頻率恆定的電源。
31. 短路衝擊電流：短路電流最大可能的瞬時值，以iim表示。
32. 短路電流的有效值：在短路過程中，任一時刻t的短路電流有效值是指以時刻t為中心的一個週期內瞬時電流的均方根值。
33. 短路容量：等於短路電流有效值與短路處的正常工作電壓（一般用平均額定電壓）的乘積。
34. 磁鏈守恆原則：電阻為零的超導體閉合回路中，具有維持交鏈此回路的總磁鏈不變的特性。
35.
無阻尼同步發電機機端短路時，定子短路電流中包含哪些電流份量？在dq0系統中它們被變換成什麼電流份量？定子中有強制基頻電流份量和自由基頻份量，自由直流份量和二倍頻率份量。在dq0系統中，前者變換成強制直流和自由直流份量，後者變換成自由基頻份量。
36.
強行勵磁：強行勵磁裝置是自動勵磁調節系統的一個組成部分，當發生短路或由於其他原因使機端電壓顯著下降時，強行勵磁裝置動作，使施於勵磁繞組的電壓增大，從而增大勵磁電流以恢復機端電壓。
37. 臨界電抗：在臨界電抗下發生短路時，機端電壓剛好在暫態過程結束時恢復到額定值。
38. 起始次暫態電流：短路電流週期份量（基頻份量）的初始有效值。
39. 計算電抗：歸算到發電機額定容量的外接電抗的標值和發電機縱軸次暫態電抗的標值之和。
40. 節點阻抗矩陣：是節點導納矩陣的逆矩陣。
41. 序阻抗：各序電流和各序電壓之間的關係.
42. 簡單不對稱故障：簡單故障是指電力系統的某處發生一種故障的情況，簡單不對稱故障包括單相接地短路、兩相短路、兩相短路接地、單相斷開和兩相斷開等。
43. 復合序網：根據故障處各序量之間的關係，將各序網絡在故障端口聯接起來所構成的網絡稱為復合序網。
44. 橫向故障電力系統的短路通常也稱為橫向故障。它指的是在網絡的節點f處出現了相與相之間或相與零電位點之間不正常接通的情況。
45. 靜態穩定性：電力系統正常運行狀態下，受到某種小干擾後，能夠恢復到原來的運行狀態的能力。
46. 暫態穩定性：電力系統正常運行狀態下，突然受到某種大干擾後，能夠過渡一個新的穩定運行狀態或恢復到原來的運行狀態的能力。
47. 簡單電力系統：為一台同步發電機與無限大容量電源組成的系統。
48. 功角：發電機電動勢Eq與受端電壓U之間的相角差δ稱之為功角，
49. 靜態穩定極限：當功角90°時，電磁功率對功角的變化率等於零 ，，是靜態穩定的臨界點，稱為靜態穩定極限
50.
極限切除角：如果在某一切除角時，最大可能的減速面積與加速面積大小相等，則系統將處於穩定的極限情況，大於這個角度切除故障，系統將失去穩定。這個角度稱為極限切除角。
51. 極限切除時間：為了判斷系統的暫態穩定性，還必須知道轉子抵達極限切除角所用的時間，即所謂切除故障的極限允許時間。
52.
電氣制動：在系統發生短路故障後，有控制地在加速的發電機端投入電阻負荷，則可以增加發電機的電磁功率，產生制動作用從而達到提高暫態穩定的目的。這種做法稱為電氣制動。
53. 制動電阻：電氣制動接入的電阻稱為制動電阻。
參考書目
1、李煥明主編，《電力系統分析》，中國電力出版社
2、何仰贊主編，《電力系統分析》（上、下冊），華中科技大學出版社
3、陳怡主編，《電力系統分析》，中國電力出版社
4、楊淑英主編，《電力系統分析同步訓練》，中國電力出版社
5、徐政主編，《電力系統分析學習指導》，機械工業出版社
|
全 學時授課 (共 35 講) 每講約 40~50 分鐘
