目前位置:首頁 > 【大學教育課程】 > 工程技術學科 > 交通運輸|船舶海洋


課程名稱:     內燃機構造
課程編號: SR_1514 系列: (大學)學術課程
授課學校: 吉林大學

授時:

全 56 講

授課語言: 中文

光碟版:

 1   片教程光碟(flv檔)

其他說明: ..........
簡      介: 內燃機(Internal combustion engine)是將液體或氣體燃料與空氣混合後,直接輸入汽缸內部的高壓燃燒室燃燒爆發產生動力。這也是將熱能轉化為機..........
光碟版: NT$ 330 購 買:
訂購說明: ◎優惠期間中!各版本為均一價,請於結帳時註明
◎網路版→檔案複查中,暫不提供
◎光碟版→各國(地區)暫不提供光碟配送服務
下載版→由Google 雲端硬碟下載,(請備記 Gmail帳號)
      訂購多套另附--贈送課程
              喜歡這門課程嗎?按分享推薦給你的朋友吧!







       內燃機(Internal combustion engine)是將液體或氣體燃料與空氣混合後,直接輸入汽缸內部的高壓燃燒室燃燒爆發產生動力。這也是將熱能轉化為機械能的一種熱機。內燃機具有體積小、質量小、便於移動、熱效率高、起動性能好的特點。但是內燃機一般使用石油燃料,同時排出的廢氣中含有害氣體的成分較高。本系列系統地闡述了內燃機各組成結構、系統的構造及其基本工作原理。





內燃機系統機構
發動機是一種由許多機構和系統組成的複雜機器。無論是汽油機,還是柴油機;無論是四行程發動機,還是二行程發動機;無論是單缸發動機,還是多缸發動機。要完成能量轉換,實現工作循環,保證長時間連續正常工作,都必須具備以下一些機構和系統。

曲柄連桿機構

曲柄連桿機構是發動機實現工作循環,完成能量轉換的主要運動零件。它由機體組、活塞連桿組和曲軸飛輪組等組成。在作功行程中,活塞承受燃氣壓力在氣缸內作直線運動,通過連桿轉換成曲軸的旋轉運動,並從曲軸對外輸出動力。而在進氣、壓縮和排氣行程中,飛輪釋放能量又把曲軸的旋轉運動轉化成活塞的直線運動。

配氣機構

       配氣機構的功用是根據發動機的工作順序和工作過程,定時開啟和關閉進氣門和排氣門,使可燃混合氣或空氣進入氣缸,並使廢氣從氣缸內排出,實現換氣過程。

       配氣機構大多採用頂置氣門式配氣機構,一般由氣門組、氣門傳動組和氣門驅動組組成。

燃料供給系統

       汽油機燃料供給系的功用是根據發動機的要求,配製出一定數量和濃度的混合氣,供入氣缸,並將燃燒後的廢氣從氣缸內排出到大氣中去;柴油機燃料供給系的功用是把柴油和空氣分別供入氣缸,在燃燒室內形成混合氣並燃燒,最後將燃燒後的廢氣排出。

潤滑系統

       潤滑系統的功用是向作相對運動的零件表面輸送定量的清潔潤滑油,以實現液體摩擦,減小摩擦阻力,減輕機件的磨損。並對零件表面進行清洗和冷卻。潤滑系通常由潤滑油道、機油泵、機油濾清器和一些閥門等組成。

冷卻系統

       冷卻系統的功用是將受熱零件吸收的部分熱量及時散發出去,保證發動機在最適宜的溫度狀態下工作。水冷發動機的冷卻系通常由冷卻水套、水泵、風扇、水箱、節溫器等組成。

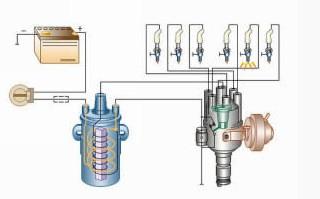

點火系統

       在汽油機中,氣缸內的可燃混合氣是靠電火花點燃的,為此在汽油機的氣缸蓋上裝有火花塞,火花塞頭部伸入燃燒室內。能夠按時在火花塞電極間產生電火花的全部設備稱為點火系,點火系通常由蓄電池、發電機、分電器、點火線圈和火花塞等組成。

起動系統

       要使發動機由靜止狀態過渡到工作狀態,必須先用外力轉動發動機的曲軸,使活塞作往復運動,氣缸內的可燃混合氣燃燒膨脹作功,推動活塞向下運動使曲軸旋轉。發動機才能自行運轉,工作循環才能自動進行。因此,曲軸在外力作用下開始轉動到發動機開始自動地怠速運轉的全過程,稱為發動機的起動。完成起動過程所需的裝置,稱為發動機的起動系。汽油機由以上兩大機構和五大系統組成,即由曲柄連桿機構,配氣機構、燃料供給系、潤滑系、冷卻系、點火系和起動系組成;柴油機由以上兩大機構和四大系統組成,即由曲柄連桿機構、配氣機構、燃料供給系、潤滑系、冷卻系和起動系組成,柴油機是壓燃的,不需要點火系。

        往復活塞式內燃機的組成部分主要有曲柄連桿機構、機體和氣缸蓋、配氣機構、供油系統、潤滑系統、冷卻系統、起動裝置等。

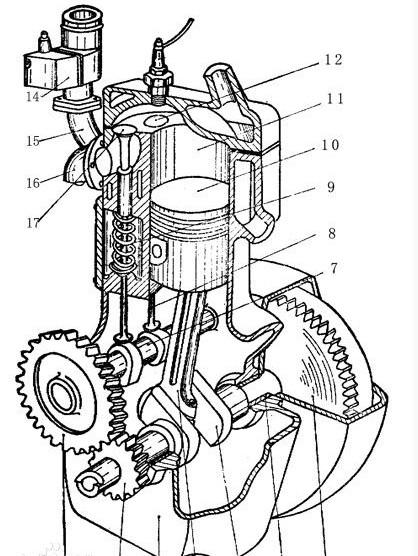

       氣缸是一個圓筒形金屬機件。密封的氣缸是實現工作循環、產生動力的源地。各個裝有氣缸套的氣缸安裝在機體裡,它的頂端用氣缸蓋封閉著。活塞可在氣缸套內往復運動,並從氣缸下部封閉氣缸,從而形成容積作規律變化的密封空間。燃料在此空間內燃燒,產生的燃氣動力推動活塞運動。活塞的往復運動經過連桿推動曲軸作旋轉運動,曲軸再從飛輪端將動力輸出。由活塞組、連桿組、曲軸和飛輪組成的曲柄連桿機構是內燃機傳遞動力的主要部分。

       活塞組由活塞、活塞環、活塞銷等組成。活塞呈圓柱形,上面裝有活塞環,藉以在活塞往復運動時密閉氣缸。上面的幾道活塞環稱為氣環,用來封閉氣缸,防止氣缸內的氣體漏洩,下面的環稱為油環,用來將氣缸壁上的多餘的潤滑油刮下,防止潤滑油竄入氣缸。活塞銷呈圓筒形,它穿入活塞上的銷孔和連桿小頭中,將活塞和連桿聯接起來。連桿大頭端分成兩半,由連桿螺釘聯接起來,它與曲軸的曲柄銷相連。連桿工作時,連桿小頭端隨活塞作往復運動,連桿大頭端隨曲柄銷繞曲軸軸線作旋轉運動,連桿大小頭間的桿身作複雜的搖擺運動。

       曲軸的作用是將活塞的往復運動轉換為旋轉運動,並將膨脹行程所作的功,通過安裝在曲軸後端上的飛輪傳遞出去。飛輪能儲存能量,使活塞的其他行程能正常工作,並使曲軸旋轉均勻。為了平衡慣性力和減輕內燃機的振動,在曲軸的曲柄上還適當裝置平衡質量。

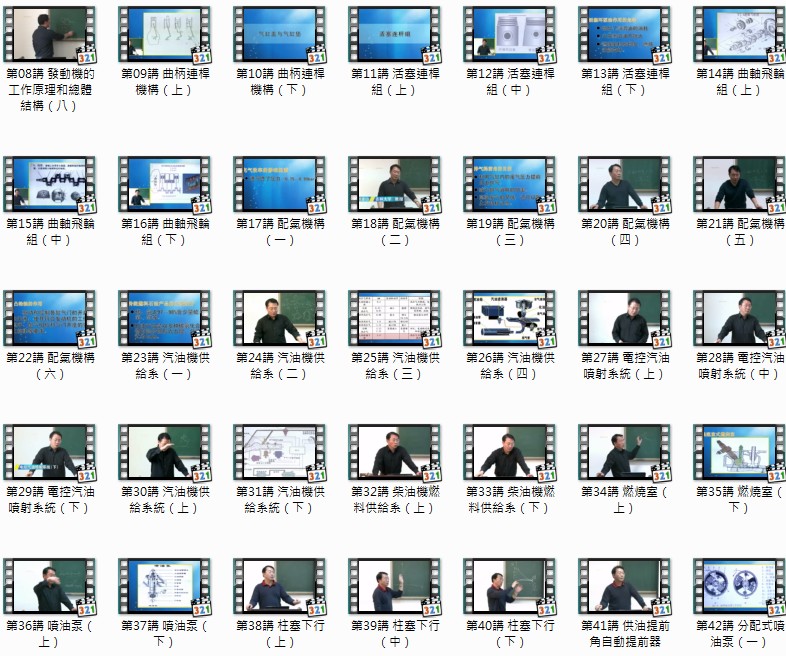

          全 56 講   每講授時 依列表各章節配置     總授課時間:   1288 分鐘
第01講 發動機的工作原理和總體結構(一) 00:23:07
第02講 發動機的工作原理和總體結構(二) 00:22:00
第03講 發動機的工作原理和總體結構(三) 00:24:12
第04講 發動機的工作原理和總體結構(四) 00:22:12
第05講 發動機的工作原理和總體結構(五) 00:23:48
第06講 發動機的工作原理和總體結構(六) 00:23:42
第07講 發動機的工作原理和總體結構(七) 00:23:08
第08講 發動機的工作原理和總體結構(八) 00:24:05
第09講 曲柄連桿機構(上) 00:22:41
第10講 曲柄連桿機構(下) 00:24:56
第11講 活塞連桿組(上) 00:22:13
第12講 活塞連桿組(中) 00:24:19
第13講 活塞連桿組(下) 00:22:48
第14講 曲軸飛輪組(上) 00:22:25
第15講 曲軸飛輪組(中) 00:24:35
第16講 曲軸飛輪組(下) 00:23:59
第17講 配氣機構(一) 00:22:33
第18講 配氣機構(二) 00:23:05
第19講 配氣機構(三) 00:24:24
第20講 配氣機構(四) 00:22:09
第21講 配氣機構(五) 00:22:19
第22講 配氣機構(六) 00:22:03
第23講 汽油機供給系(一) 00:23:20
第24講 汽油機供給系(二) 00:22:42
第25講 汽油機供給系(三) 00:22:12
第26講 汽油機供給系(四) 00:22:46
第27講 電控汽油噴射系統(上) 00:23:13
第28講 電控汽油噴射系統(中) 00:22:02
第29講 電控汽油噴射系統(下) 00:23:25
第30講 汽油機供給系統(上) 00:22:28
第31講 汽油機供給系統(下) 00:22:13
第32講 柴油機燃料供給系(上) 00:22:14
第33講 柴油機燃料供給系(下) 00:22:30
第34講 燃燒室(上) 00:22:17
第35講 燃燒室(下) 00:22:45
第36講 噴油泵(上) 00:22:20
第37講 噴油泵(下) 00:24:01
第38講 柱塞下行(上) 00:22:36
第39講 柱塞下行(中) 00:23:06
第40講 柱塞下行(下) 00:24:07
第41講 供油提前角自動提前器 00:23:54
第42講 分配式噴油泵(一) 00:24:54
第43講 分配式噴油泵(二) 00:22:13
第44講 分配式噴油泵(三) 00:22:34
第45講 分配式噴油泵(四) 00:22:07
第46講 分配式噴油泵(五) 00:22:01
第47講 發動機有害排放物的控制系統(一) 00:22:23
第48講 發動機有害排放物的控制系統(二) 00:22:10
第49講 發動機有害排放物的控制系統(三) 00:23:50
第50講 發動機有害排放物的控制系統(四) 00:22:33
第51講 發動機冷卻系(上) 00:22:01
第52講 發動機冷卻系(下) 00:23:11
第53講 發動機潤滑系 00:23:50
第54講 發動機點火系統(一) 00:24:10
第55講 發動機點火系統(二) 00:23:02
第56講 發動機點火系統(三) 00:22:43
